Événement Intermédiaire de Lien (émission)(Link Intermediate Throw Event)
La moitié émettrice d'une paire de liens : le jeton « saute » d'ici vers la Réception de Lien correspondante. Double cercle fin avec une flèche remplie.
L'Événement d'Émission de Lien (Link Throw Event) est la porte de sortie d'un saut visuel : il consomme le jeton à ce point du diagramme, et la réception correspondante (même nom, même niveau de processus) le réémet ailleurs. Ensemble, la paire remplace un long connecteur.
Quand l'utiliser et l'éviter
Quand l'utiliser
Pour découper un long flux sur plusieurs lignes de diagramme ou pages imprimées.
Pour éviter que des flux de séquence traversent des dizaines d'éléments.
Comme balises appairées (« Continuer A » → « Continuer A ») que les lecteurs suivent facilement.
Quand NE PAS l'utiliser
Pour sauter entre processus, Pools ou niveaux de sous-processus — non autorisé.
Pour simuler des boucles de façon détournée — un retour de flux explicite ou un marqueur de boucle est plus clair.
Lorsqu'il n'y a rien à gagner en lisibilité.
Exemple métier

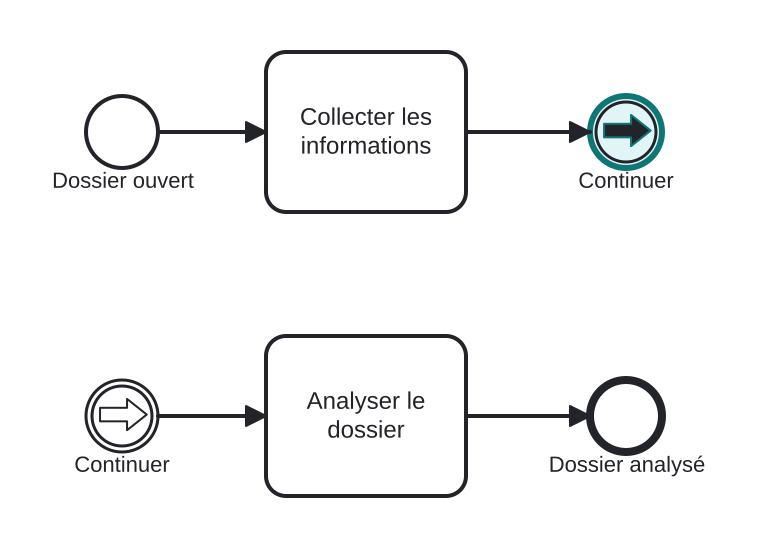

Sauter de la ligne 1 à la ligne 2
Ouvrez cet exemple dans l'éditeur de processus HEFLO et explorez le diagramme de l'intérieur.
Ouvrir dans l'éditeur HEFLO →Étape par étape
- Après Collecter les informations, le jeton atteint l'Émission de Lien « Continuer » (mise en évidence).
- Il disparaît ici et réapparaît sur la Réception de Lien correspondante à la ligne inférieure.
- Le flux reprend avec Analyser le dossier.
Différences
Émission de Lien vs autres événements d'émission
Toute autre émission (message, signal, escalade…) *communique* quelque chose. L'Émission de Lien ne communique rien — c'est de la pure navigation dans le diagramme. N'attendez d'aucun moteur qu'il émette quoi que ce soit.
FAQ
Les événements de lien apparaissent-ils dans les journaux d'exécution ?
Généralement comme des étapes de passage triviales, voire pas du tout — ils n'ont aucune signification métier.
Les événements de lien sont-ils autorisés en position de début ou de fin ?
Non — les liens n'existent que sous forme de paires émission/réception intermédiaires.
