Événement Intermédiaire de Réception de Signal(Intermediate Signal Catch Event)
Met le flux en pause jusqu'à ce qu'un signal diffusé correspondant soit émis quelque part. Double cercle fin avec un triangle en contour.
L'Événement de Réception de Signal (Signal Catch Event) abonne une instance en attente à une diffusion : le jeton attend jusqu'à ce que *quiconque* émette le signal correspondant, puis continue. Idéal pour se synchroniser sur des faits à l'échelle de l'organisation sans couplage direct.
Quand l'utiliser et l'éviter
Quand l'utiliser
Pour retenir le travail jusqu'à ce qu'un fait à l'échelle de l'entreprise survienne (« budget débloqué », « fenêtre ouverte »).
Pour synchroniser de nombreuses instances sur une seule annonce — tous les jetons en attente reprennent ensemble.
Pour réagir à des faits produits par des processus que vous ne contrôlez pas directement.
Quand NE PAS l'utiliser
Pour une réponse adressée par un partenaire — Réception de Message.
Lorsque le fait a pu se produire avant votre mise en attente — les signaux ne sont pas conservés ; vérifiez d'abord l'état avec une passerelle.
Lorsque seule une instance précise doit réagir — la diffusion les réveille toutes.
Exemple métier

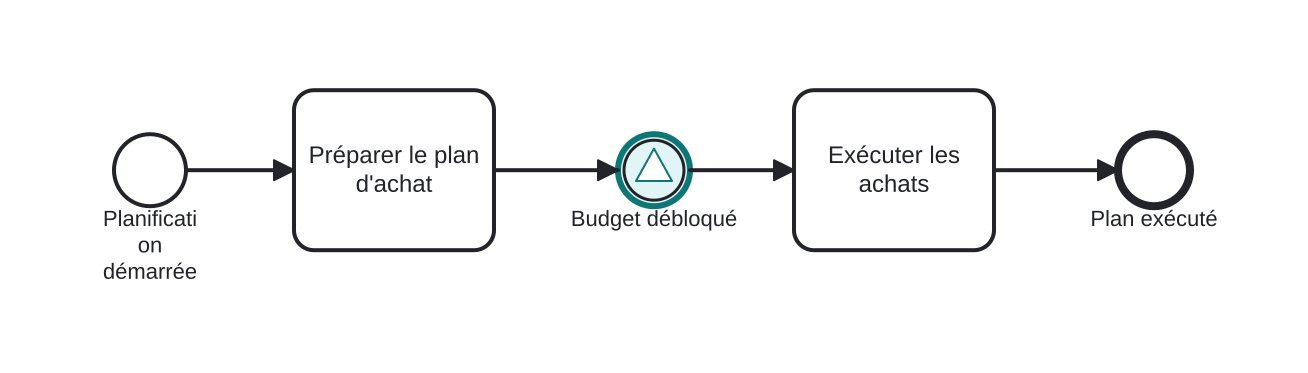

Attendre le déblocage du budget annuel
Ouvrez cet exemple dans l'éditeur de processus HEFLO et explorez le diagramme de l'intérieur.
Ouvrir dans l'éditeur HEFLO →Étape par étape
- Préparer le plan d'achat ébauche tout ce qui dépend du budget.
- L'Événement de Réception de Signal (mis en évidence, triangle en contour) attend que la Finance diffuse « budget débloqué ».
- Lorsque le signal se déclenche, Exécuter les achats se poursuit — de même que toutes les autres instances en attente dans l'entreprise.
Différences
Réception de Signal vs Événement Conditionnel
Les deux réagissent à quelque chose « d'extérieur ». Le Signal réagit à une diffusion explicite que quelqu'un émet ; le Conditionnel réagit à un état de données observé, sans émetteur. Annonce → Signal ; règle sur des données → Conditionnel.
FAQ
Si dix instances attendent le même signal, combien reprennent ?
Les dix — une diffusion réveille chaque récepteur en attente, ce qui correspond souvent exactement au comportement souhaité.
Les signaux sont-ils conservés pour les abonnés tardifs ?
Non. Un récepteur qui s'abonne après l'émission l'a manquée. Modélisez de nouvelles annonces ou vérifiez l'état si cela importe.
