Événement Intermédiaire d'Émission d'Escalade(Intermediate Escalation Throw Event)
Lève une escalade vers une portée supérieure (généralement le processus parent) sans mettre fin au flux courant. Double cercle fin avec une pointe de flèche ascendante remplie.
L'escalade est le canal de gravité non fatal de BPMN : une portée enfant signale « j'ai besoin d'attention là-haut » tout en permettant (contrairement à une erreur) au travail de continuer. Un parent la capte avec un Événement d'Escalade en Bordure ou un sous-processus événementiel.
Quand l'utiliser et l'éviter
Quand l'utiliser
Lorsqu'un sous-processus doit alerter son parent (par ex. une approbation qui traîne) sans abandonner.
Pour les schémas de gestion par exception : le flux normal continue, le chemin superviseur s'active en parallèle.
Pour distinguer « nécessite de l'attention » de « a échoué » (qui est une Erreur).
Quand NE PAS l'utiliser
Pour les échecs qui doivent abandonner la portée — levez une Erreur.
Pour communiquer avec un autre participant — les escalades ne franchissent pas les frontières de Pool ; utilisez un Message.
Pour des diffusions vers des auditeurs inconnus — Signal.
Exemple métier

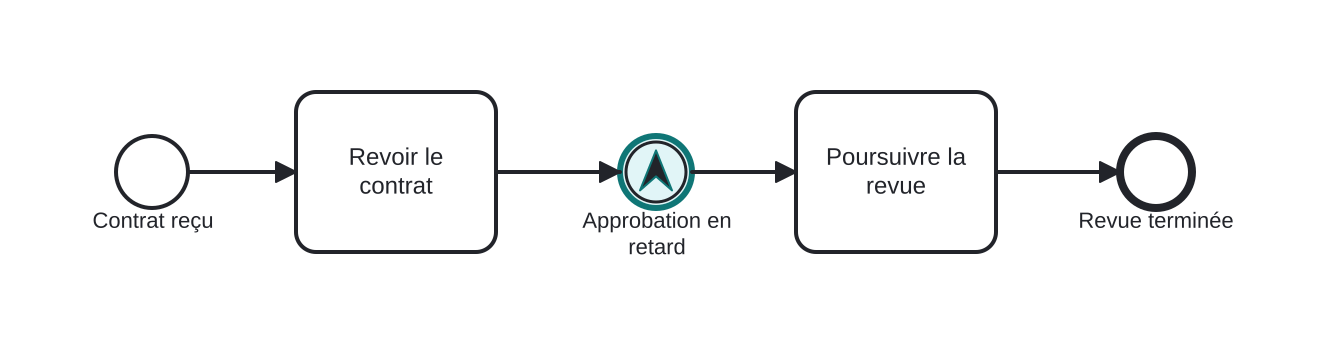

Escalader une approbation en retard vers le superviseur
Ouvrez cet exemple dans l'éditeur de processus HEFLO et explorez le diagramme de l'intérieur.
Ouvrir dans l'éditeur HEFLO →Étape par étape
- Revoir le contrat dépasse l'objectif interne.
- L'Événement d'Émission d'Escalade (mis en évidence, pointe de flèche remplie) lève « approbation en retard » vers la portée parente — et le flux se poursuit vers Poursuivre la revue.
- Dans le parent, un récepteur d'escalade active en parallèle le chemin d'intervention du superviseur.
Différences
Escalade vs Erreur
Erreur = fatale pour la portée : le flux s'arrête et doit être traité. Escalade = signal de gravité : le flux peut continuer, et le récepteur est généralement non interruptif. Choisissez selon que la portée peut poursuivre son travail.
FAQ
Qui capte une escalade ?
Un Événement d'Escalade en Bordure sur le sous-processus/activité englobant, ou un sous-processus événementiel démarré par escalade dans une portée parente.
Une escalade peut-elle passer à un autre Pool ?
Non — elle remonte les portées au sein du même processus. Entre participants, utilisez des messages.
