Événement de Fin d'Erreur(Error End Event)
Termine le chemin en levant une erreur qu'une portée environnante doit capter — la manière dont le sous-processus échoue bruyamment. Cercle épais avec une icône d'éclair.
L'Événement de Fin Erreur (Error End Event) met fin à la portée courante de manière anormale : il lève une erreur nommée vers le haut, destinée à être captée par un Événement d'Erreur en Bordure sur l'activité englobante ou par un sous-processus événementiel d'erreur. À l'intérieur d'un sous-processus, c'est la manière standard de dire *cela a échoué — traitez-le là-haut*.
Quand l'utiliser et l'éviter
Quand l'utiliser
À l'intérieur des sous-processus, pour signaler explicitement un échec au parent.
Pour terminer les impasses de validation comme des *erreurs* plutôt que comme des achèvements silencieux.
Associé à une construction de réception — une erreur non captée est une odeur de modélisation.
Quand NE PAS l'utiliser
Pour les issues négatives normales (offre déclinée) — ce sont des fins ordinaires après une passerelle.
Au niveau supérieur sans aucun récepteur nulle part — le comportement dégénère en fin abrupte.
Lorsque la portée doit continuer malgré le problème — Escalade.
Exemple métier

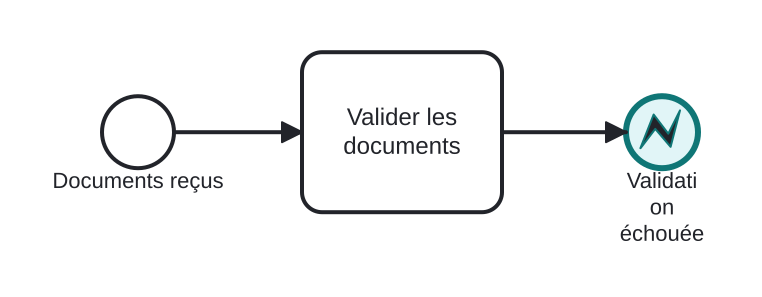

Faire échouer un sous-flux de validation
Ouvrez cet exemple dans l'éditeur de processus HEFLO et explorez le diagramme de l'intérieur.
Ouvrir dans l'éditeur HEFLO →Étape par étape
- Valider les documents découvre une incohérence irrécupérable.
- L'Événement de Fin Erreur (mis en évidence) met fin à cette portée en levant « validation échouée ».
- La bordure d'erreur du parent la capte et achemine le dossier vers correction — comme illustré sur la page Erreur en Bordure.
Différences
Fin Erreur vs Fin Simple après une passerelle
Une passerelle + Fin Simple modélise une issue négative attendue ; la Fin Erreur modélise une terminaison anormale qui exige un gestionnaire. Si le parent doit réagir de façon particulière, levez l'erreur.
FAQ
Qui capte l'erreur levée ?
Le récepteur englobant le plus proche : une Erreur en Bordure sur le sous-processus/activité ou un sous-processus événementiel d'erreur de la portée.
Abandonne-t-elle les branches sœurs de la même portée ?
Oui — une erreur met fin à toute sa portée, pas seulement au chemin émetteur.
