Événement de Frontière Minuterie (interruptif)(Timer Boundary Event (interrupting))
Une échéance sur une activité : si la minuterie se déclenche alors que l'activité est encore en cours, l'activité est annulée et le flux emprunte le chemin d'expiration. Double cercle avec une horloge, bordure pleine.
L'Événement de Minuterie en Bordure interruptif est le garde-SLA de BPMN : attachez-le à n'importe quelle activité, définissez la limite, et modélisez ce qui se passe à l'expiration du délai — l'activité est abandonnée et le chemin alternatif s'exécute à la place.
Quand l'utiliser et l'éviter
Quand l'utiliser
Pour faire respecter des SLA sur les approbations, les réponses et toute étape d'attente.
Pour borner le travail dans le temps : « si non terminé sous 3 jours, réacheminer ».
Sur les Tâches de Réception / états d'attente, pour abandonner une attente qui a trop duré.
Quand NE PAS l'utiliser
Lorsque l'activité doit continuer pendant qu'une action supplémentaire se produit (rappels) — utilisez la variante non interruptive.
Pour une pause sur le chemin normal — Minuterie Intermédiaire.
Lorsque personne n'a défini ce que le chemin d'expiration doit faire — le modèle abandonnerait le travail sans politique.
Exemple métier

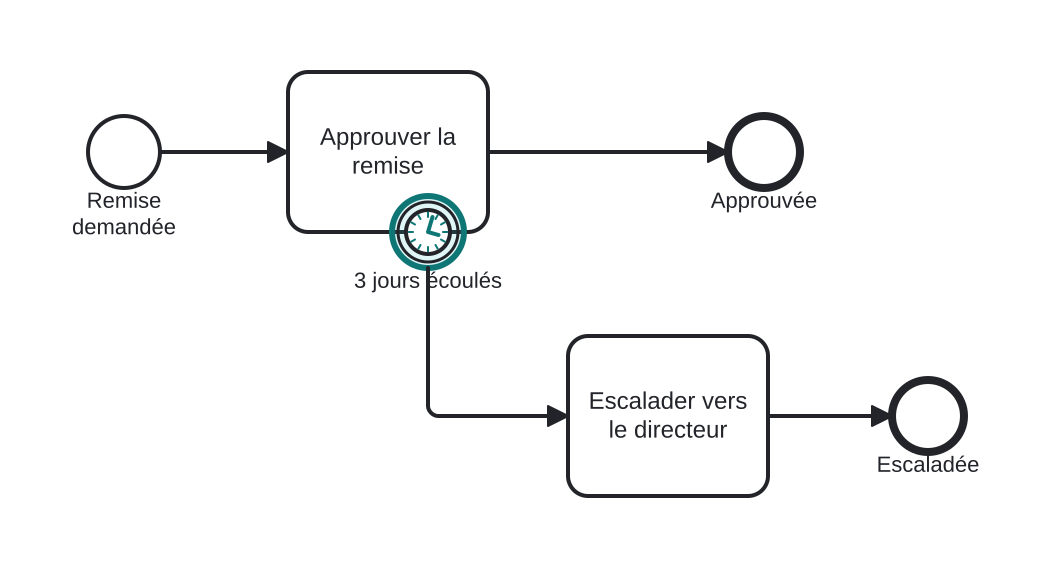

L'approbation doit intervenir sous 3 jours
Ouvrez cet exemple dans l'éditeur de processus HEFLO et explorez le diagramme de l'intérieur.
Ouvrir dans l'éditeur HEFLO →Étape par étape
- Approuver la remise attend le responsable, se dirigeant vers « Approuvée » si elle aboutit.
- Si 3 jours s'écoulent auparavant, la Minuterie en Bordure interruptive (mise en évidence) annule la tâche.
- Escalader vers le directeur gère l'expiration sur le chemin d'exception.
Différences
Minuterie en bordure interruptive vs non interruptive
Interruptive (bordure pleine) : échéance — l'activité meurt et le flux se réachemine. Non interruptive (bordure en pointillés) : point de contrôle — une action parallèle se déclenche (rappel) et l'activité continue de s'exécuter.
FAQ
Quand la minuterie commence-t-elle à compter ?
Au démarrage de l'activité à laquelle elle est attachée. Elle est automatiquement désarmée si l'activité s'achève avant.
Puis-je attacher plusieurs minuteries en bordure à une même tâche ?
Oui — par ex. un rappel non interruptif à 2 jours plus une coupure interruptive à 5.
