Événement de Frontière Minuterie (non interruptif)(Timer Boundary Event (non-interrupting))
Déclenche un chemin parallèle selon une planification pendant que l'activité continue de s'exécuter — le schéma du rappel. Double cercle avec une horloge, bordure en pointillés.
L'Événement de Minuterie en Bordure non interruptif ajoute des actions annexes à une activité en cours sans la perturber : envoyer un rappel après 2 jours, notifier le demandeur chaque semaine, journaliser un point de contrôle. Avec une minuterie cyclique, il peut se déclencher à répétition tant que l'activité vit.
Quand l'utiliser et l'éviter
Quand l'utiliser
Pour des rappels et relances pendant qu'une tâche patiente dans la file de quelqu'un.
Pour des notifications de statut périodiques durant des activités de longue durée.
Pour déclencher des actions de point de contrôle (métriques, rapports partiels) sans toucher au travail principal.
Quand NE PAS l'utiliser
Lorsque l'expiration du délai doit annuler le travail — variante interruptive.
Comme moteur principal du flux — c'est un canal auxiliaire.
Lorsque l'action annexe elle-même modifie l'issue de l'activité — ce couplage mérite une modélisation explicite.
Exemple métier

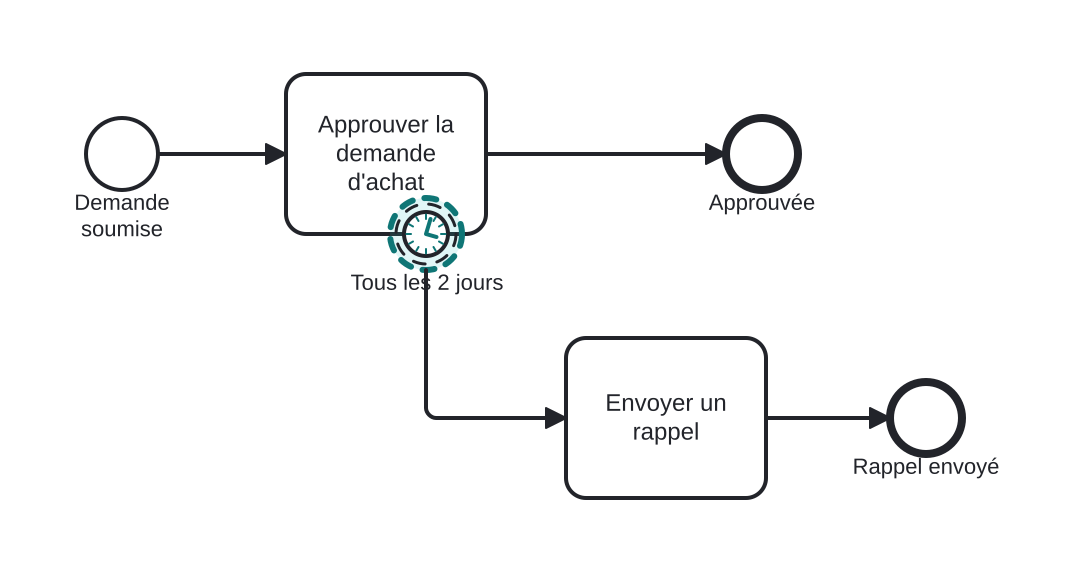

Rappeler à l'approbateur tous les 2 jours
Ouvrez cet exemple dans l'éditeur de processus HEFLO et explorez le diagramme de l'intérieur.
Ouvrir dans l'éditeur HEFLO →Étape par étape
- Approuver la demande d'achat attend l'approbateur.
- Tous les 2 jours, la Minuterie en Bordure non interruptive (mise en évidence, en pointillés) se déclenche — la tâche elle-même n'est pas affectée.
- Envoyer un rappel relance l'approbateur sur un chemin parallèle, puis ce chemin se termine ; l'approbation se poursuit normalement.
Différences
Bordure non interruptive vs processus de rappel distinct
La bordure lie la durée de vie du rappel à l'activité : elle s'arme au démarrage de l'activité et se désarme à sa fin — aucun rappel orphelin. Un processus distinct nécessiterait de gérer cette comptabilité à la main.
FAQ
Peut-elle se déclencher plusieurs fois ?
Oui, avec une minuterie cyclique (par ex. R/P2D) elle se déclenche à répétition tant que l'activité est active.
Qu'advient-il des chemins annexes en cours lorsque l'activité s'achève ?
Les chemins annexes déjà démarrés s'achèvent d'eux-mêmes ; la minuterie cesse simplement d'en planifier de nouveaux.
