Événement de Frontière Signal(Signal Boundary Event)
Réagit à un signal diffusé pendant l'exécution de l'activité — par ex. un gel global ou une repriorisation — en interrompant le travail ou en déclenchant un chemin parallèle. Double cercle avec un triangle.
L'Événement de Signal en Bordure (Signal Boundary Event) abonne une activité en cours à une diffusion : lorsque quelqu'un émet le signal correspondant, cette activité réagit. C'est l'outil des interventions à l'échelle de l'organisation — « arrêter toutes les expéditions », « passer en mode secours » — qui doivent affecter le travail en cours.
Quand l'utiliser et l'éviter
Quand l'utiliser
Pour rendre le travail en cours réactif aux annonces globales (gel, rappel, plan de secours).
Lorsque de nombreuses activités différentes, à travers les processus, doivent réagir à la même diffusion — chacune porte simplement la bordure.
Pour une mise en pause/un abandon coordonnés lors d'incidents.
Quand NE PAS l'utiliser
Pour une communication adressée à propos d'un seul dossier — Message en Bordure.
Lorsque la réaction relève de l'espace entre activités — une réception de signal intermédiaire sur le chemin.
Comme moniteur de seuil de données — Bordure Conditionnelle.
Exemple métier

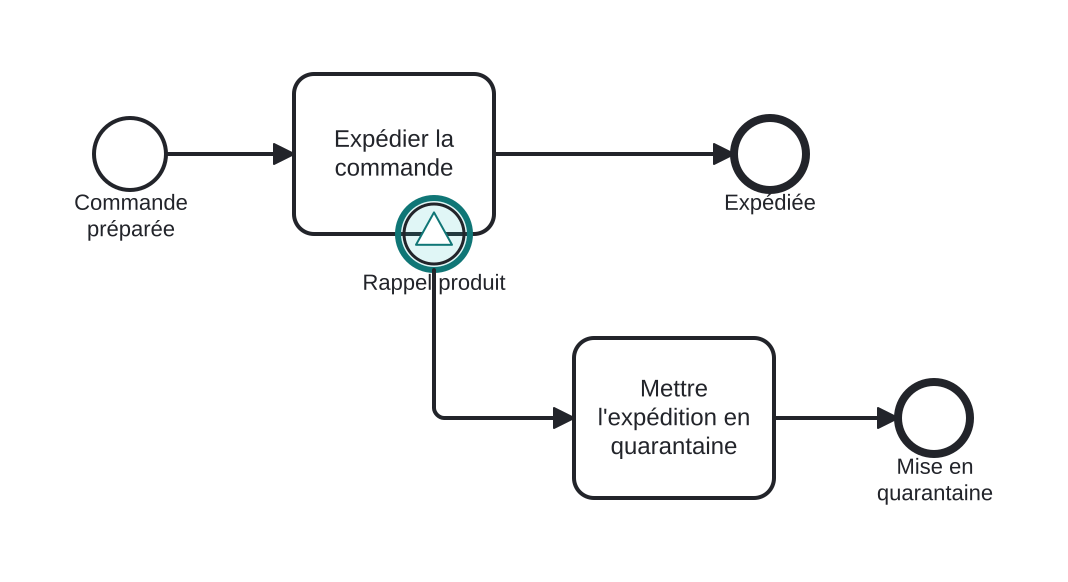

Suspendre l'expédition sur un signal de rappel produit
Ouvrez cet exemple dans l'éditeur de processus HEFLO et explorez le diagramme de l'intérieur.
Ouvrir dans l'éditeur HEFLO →Étape par étape
- Expédier la commande s'exécute normalement.
- La Qualité diffuse le signal « rappel produit » : la Bordure de Signal (mise en évidence) interrompt l'expédition.
- Mettre l'expédition en quarantaine prend le relais sur le chemin d'exception.
Différences
Bordure de signal vs bordure de message
Le message cible cette instance précise (corrélée). Le signal touche toute activité abonnée, partout — aucune corrélation, portée maximale. Les diffusions sont des instruments grossiers ; réservez-les à des faits véritablement globaux.
FAQ
Toutes les instances réagissent-elles à un même signal ?
Oui — chaque activité active portant une bordure de signal correspondante réagit, à travers toutes les instances et tous les processus.
Interruptif ou non interruptif ?
Les deux sont autorisés. Les gels/abandons sont interruptifs ; les réactions informatives peuvent être non interruptives.
