Événement de Frontière Conditionnel(Conditional Boundary Event)
Se déclenche lorsqu'une condition métier devient vraie pendant l'exécution de l'activité ; interruptif ou non. Double cercle avec une icône de feuille lignée.
L'Événement Conditionnel en Bordure (Conditional Boundary Event) surveille une activité au moyen d'une règle de données : si l'état surveillé change d'une manière qui compte (le client s'est débrouillé seul, la demande a été retirée, la limite dépassée), la bordure réagit — en annulant le travail (interruptif) ou en engendrant une action annexe (non interruptif).
Quand l'utiliser et l'éviter
Quand l'utiliser
Pour abandonner un travail devenu sans objet (interruptif) : le client l'a déjà résolu, la demande a été retirée.
Pour déclencher des actions annexes lorsque des données franchissent un seuil pendant l'activité.
Lorsque le fait terminal repose sur un état plutôt que sur un message explicite.
Quand NE PAS l'utiliser
Lorsqu'une notification explicite existe — un Message en Bordure est plus direct.
Pour des limites de temps — Minuterie en Bordure.
Si l'implémentation ne peut pas réellement surveiller la condition.
Exemple métier

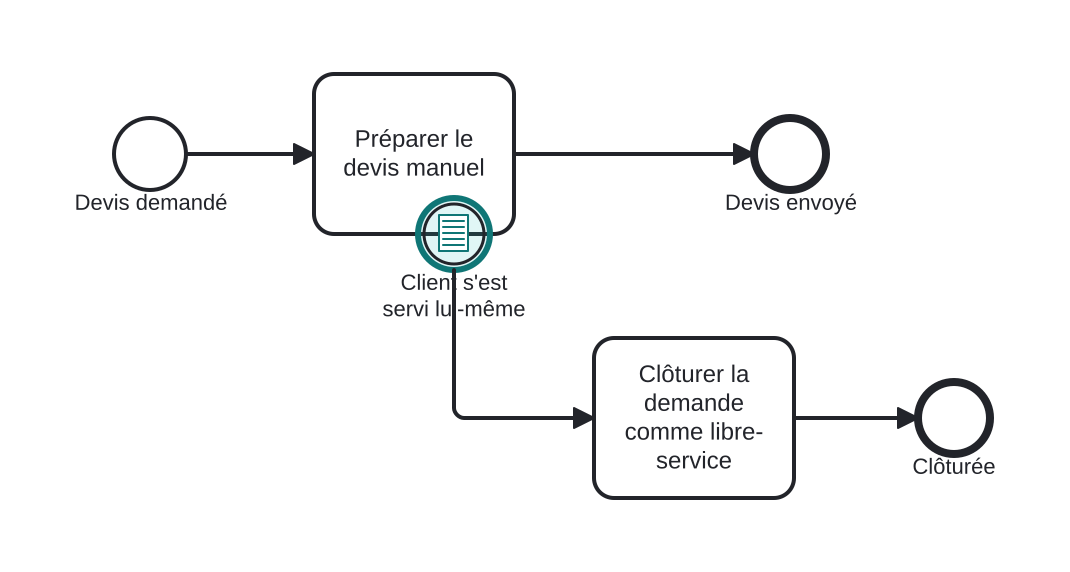

Abandonner un devis manuel lorsque le client se sert lui-même
Ouvrez cet exemple dans l'éditeur de processus HEFLO et explorez le diagramme de l'intérieur.
Ouvrir dans l'éditeur HEFLO →Étape par étape
- Préparer le devis manuel est en cours.
- Le client finalise l'achat en ligne : la condition « commande déjà passée » devient vraie et la Bordure Conditionnelle (mise en évidence) interrompt la tâche.
- Clôturer la demande comme libre-service conclut sur le chemin d'exception.
Différences
Bordure Conditionnelle vs Message
Si quelqu'un prévient le processus, c'est un message ; si le processus l'observe dans les données, c'est une condition. Les conditions brillent lorsque le fait apparaît silencieusement dans les systèmes.
FAQ
Quand la condition est-elle évaluée pour la première fois ?
Au démarrage de l'activité (armement de la bordure). Selon la spécification, si elle est déjà vraie à ce moment-là, l'événement se déclenche immédiatement.
Interruptif ou non — lequel est typique ?
Les deux sont courants : interruptif pour « le travail est devenu sans objet », non interruptif pour des actions annexes de seuil.
