Événement Intermédiaire de Lien (réception)(Link Intermediate Catch Event)
La moitié réceptrice d'une paire de liens : le jeton réapparaît ici après avoir « sauté » depuis l'Émission de Lien correspondante. Double cercle fin avec une flèche en contour.
Les Événements de Lien (Link Events) sont des sauts visuels (go-to) au sein d'un même niveau de processus : une paire émission/réception portant le même nom téléporte le jeton, remplaçant une longue ligne de flux de séquence qui traverserait tout le diagramme. Ils ne portent aucune sémantique d'exécution au-delà du saut.
Quand l'utiliser et l'éviter
Quand l'utiliser
Pour garder lisibles les grands diagrammes en évitant les longs connecteurs qui se croisent.
Pour poursuivre un flux sur une autre « ligne » ou page du même processus.
Lorsque l'impression/pagination répartit un processus sur plusieurs feuilles.
Quand NE PAS l'utiliser
Entre différents processus ou Pools — les liens ne fonctionnent qu'au sein du même niveau de processus.
Comme logique de flux de contrôle — un lien est du sucre de mise en page, pas une décision ni un événement.
Dans les petits diagrammes où un flux de séquence direct est parfaitement lisible.
Exemple métier
Poursuivre le flux sur une deuxième ligne
Ouvrez cet exemple dans l'éditeur de processus HEFLO et explorez le diagramme de l'intérieur.
Ouvrir dans l'éditeur HEFLO →Étape par étape

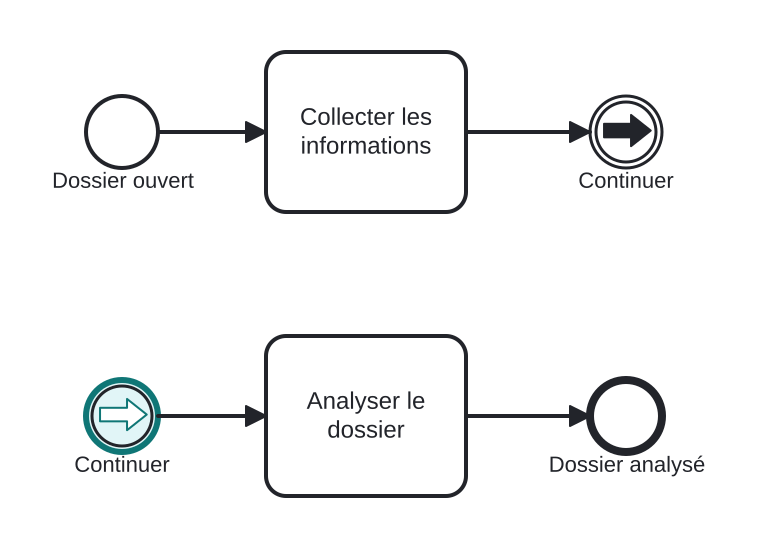

- La ligne 1 se termine sur l'Émission de Lien « Continuer ».
- Le jeton réapparaît sur la Réception de Lien correspondante (mise en évidence) au début de la ligne 2 — aucun connecteur ne traverse le diagramme.
- La ligne 2 se poursuit pour analyser le dossier.
Différences
Paire de liens vs Flux de Séquence
Sémantiquement identique à un flux de séquence direct — la paire n'existe que pour améliorer la mise en page. Si la ligne ne nuisait pas à la lisibilité, préférez le flux explicite.
FAQ
Comment les paires sont-elles associées ?
Par le nom au sein du même niveau de processus : une émission nommée « Continuer » saute vers la réception nommée « Continuer ».
Une émission peut-elle avoir plusieurs réceptions (ou inversement) ?
Plusieurs émissions peuvent cibler une même réception. Une émission avec plusieurs réceptions du même nom est ambiguë — évitez-le.
