Événement de Fin Simple(None End Event)
Termine un chemin du processus sans autre conséquence. Cercle unique à bordure épaisse, sans icône.
L'Événement de Fin Simple (None End Event) consomme le jeton qui l'atteint — rien de plus. Les autres jetons parallèles (le cas échéant) continuent ; l'instance s'achève lorsque le dernier jeton meurt. C'est la fin de processus par défaut, la plus courante.
Quand l'utiliser et l'éviter
Quand l'utiliser
Pour terminer tout chemin dont l'achèvement ne nécessite aucune signalisation.
Plusieurs fois dans un même diagramme — des issues distinctes méritent des fins distinctes et bien nommées.
Aussi bien dans les modèles descriptifs qu'exécutables — c'est toujours sûr.
Quand NE PAS l'utiliser
Lorsque l'achèvement doit notifier quelqu'un — Fin Message.
Lorsque l'achèvement doit abandonner tout le reste encore en cours — Fin Terminaison.
Lorsque le chemin se termine par un échec qu'un parent doit gérer — Fin Erreur.
Exemple métier

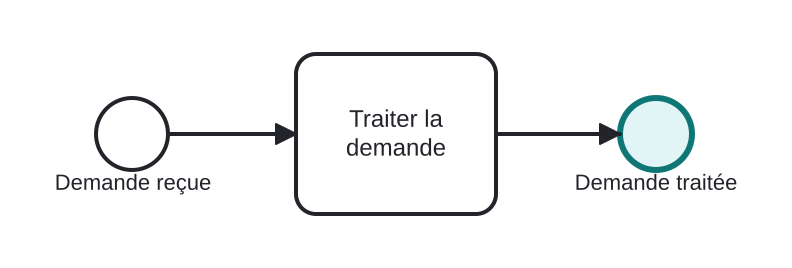

Achèvement simple d'une demande
Ouvrez cet exemple dans l'éditeur de processus HEFLO et explorez le diagramme de l'intérieur.
Ouvrir dans l'éditeur HEFLO →Étape par étape
- Traiter la demande achève le travail.
- L'Événement de Fin Simple (mis en évidence, bordure épaisse) consomme le jeton ; si d'autres branches étaient en cours, elles se poursuivent.
- L'instance se clôt lorsque tous les jetons ont pris fin.
Différences
Fin Simple vs Fin Terminaison
Simple ne termine que son propre chemin — le travail parallèle survit. Terminaison tue l'instance entière instantanément, abandonnant tous les autres jetons. N'utilisez la terminaison que lorsque les survivants n'auraient plus de sens.
FAQ
Vaut-il la peine de nommer les événements de fin ?
Tout à fait — « Commande honorée » vs « Commande rejetée » transforme les fins en issues métier et donne du sens aux rapports.
Un processus peut-il comporter plusieurs événements de fin ?
Oui, et il le devrait généralement : un par issue distincte.
