Événement Intermédiaire d'Émission de Signal(Intermediate Signal Throw Event)
Diffuse un signal que tout événement de réception à l'écoute — dans n'importe quel processus — peut recevoir. Double cercle fin avec un triangle rempli.
L'Événement d'Émission de Signal (Signal Throw Event) est le côté publication du modèle publication/abonnement de BPMN : une seule émission, un nombre quelconque de réceptions, aucun adressage. Utilisez-le pour annoncer des faits métier auxquels d'autres processus s'intéressent.
Quand l'utiliser et l'éviter
Quand l'utiliser
Pour annoncer des faits comportant plusieurs consommateurs indépendants : « inventaire mis à jour », « dossier clôturé », « gel démarré ».
Pour découpler le processus émetteur de ses auditeurs (présents et futurs).
Pour une coordination inter-processus au sein de l'organisation, sans plomberie de messagerie.
Quand NE PAS l'utiliser
Pour une communication adressée à un partenaire connu — Message.
Lorsque l'annonce doit être accusée réception — les diffusions n'ont aucune sémantique de réponse.
Comme saut interne au processus — utilisez pour cela des Événements de Lien.
Exemple métier

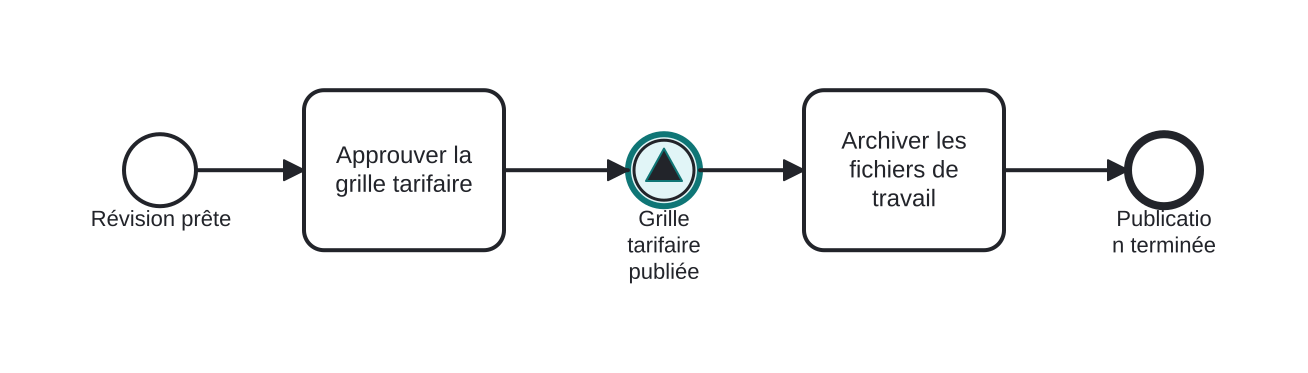

Annoncer une grille tarifaire publiée
Ouvrez cet exemple dans l'éditeur de processus HEFLO et explorez le diagramme de l'intérieur.
Ouvrir dans l'éditeur HEFLO →Étape par étape
- Approuver la grille tarifaire achève la revue.
- L'Événement d'Émission de Signal (mis en évidence, triangle rempli) diffuse « grille tarifaire publiée ».
- Ce processus continue en archivant les fichiers de travail ; pendant ce temps, les processus des ventes, de l'e-commerce et des partenaires captent le signal indépendamment.
Différences
Émission de Signal vs Émission de Message
Message : un destinataire adressé, franchit des frontières de Pool précises. Signal : diffusé à quiconque s'abonne, inconnu de l'émetteur. Si vous pouvez nommer le destinataire, c'est probablement un message.
FAQ
Que se passe-t-il si personne n'écoute lors du déclenchement du signal ?
Le signal est simplement perdu — les diffusions ne sont pas mises en file d'attente pour de futurs auditeurs. Les processus doivent déjà être en position de réception pour le recevoir.
Un signal peut-il transporter des données ?
Les moteurs autorisent en général une petite charge utile sur le signal, mais gardez-la légère — les signaux sont des annonces, pas des transferts de données.
