Événement de Fin Multiple(Multiple End Event)
Termine le chemin en émettant PLUSIEURS résultats à la fois — par ex. un message et un signal. Cercle épais avec un pentagone rempli.
L'Événement de Fin Multiple (Multiple End Event) regroupe l'émission de résultats : à la terminaison, il émet tous ses résultats définis (message + signal, message + escalade…). Il condense ce qui serait autrement une chaîne d'événements d'émission avant une fin simple.
Quand l'utiliser et l'éviter
Quand l'utiliser
Lorsque l'achèvement doit notifier un participant et diffuser simultanément.
Pour garder compactes les fins de diagramme lorsque plusieurs résultats sont réellement simultanés.
Lorsque l'ensemble des résultats est fixe et restreint.
Quand NE PAS l'utiliser
Lorsque les résultats doivent se produire dans un ordre significatif — chaînez plutôt des événements d'émission explicites.
Lorsqu'un seul résultat existe — utilisez son événement de fin dédié.
Lorsque la compacité nuit à la lisibilité — les événements explicites enseignent mieux.
Exemple métier

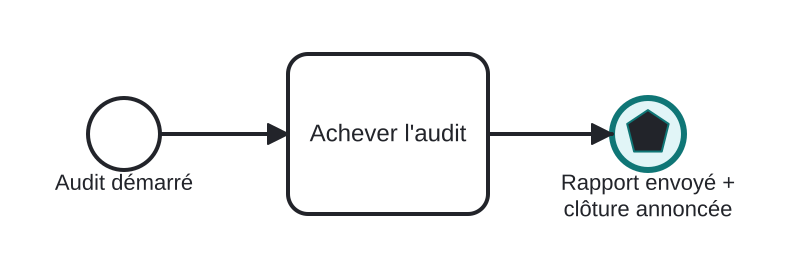

Répondre au demandeur et annoncer l'achèvement
Ouvrez cet exemple dans l'éditeur de processus HEFLO et explorez le diagramme de l'intérieur.
Ouvrir dans l'éditeur HEFLO →Étape par étape
- Achever l'audit conclut la mission.
- L'Événement de Fin Multiple (mis en évidence, pentagone rempli) envoie simultanément le message de rapport au service demandeur et diffuse le signal « audit clôturé » aux processus abonnés.
- L'instance se termine avec les deux résultats émis.
Différences
Fin Multiple vs émissions chaînées + Fin Simple
La sémantique est équivalente lorsque l'ordre n'importe pas ; la version chaînée montre chaque résultat explicitement et permet l'ordonnancement. Préférez l'explicite sauf si le diagramme croule sous les fins.
FAQ
Quels types de résultats peuvent être combinés ?
Tous les résultats émissibles : message, signal, escalade, compensation, erreur… tous se déclenchent à l'atteinte de l'événement.
Existe-t-il une Fin Multiple en réception ?
Non — les événements de fin ne font qu'émettre. Le multiple en réception existe aux positions de début et intermédiaire.
