Événement de Frontière Message (non interruptif)(Message Boundary Event (non-interrupting))
Réagit à un message arrivant pendant l'exécution de l'activité, sur un chemin parallèle, sans perturber l'activité. Double cercle avec une enveloppe, bordure en pointillés.
L'Événement de Message en Bordure non interruptif permet à une activité en cours d'absorber des communications avec souplesse : le client envoie une mise à jour, un partenaire ajoute un document — un chemin de traitement parallèle se déclenche pendant que le travail principal continue.
Quand l'utiliser et l'éviter
Quand l'utiliser
Pour traiter des mises à jour qui enrichissent un travail en cours (documents supplémentaires, commentaires) sans le redémarrer.
Pour accuser réception de communications en cours de travail pendant que l'activité se poursuit.
Lorsque le même message peut arriver plusieurs fois durant une même activité.
Quand NE PAS l'utiliser
Lorsque le message invalide le travail en cours — utilisez la variante interruptive pour que l'activité soit refaite.
Lorsque le message ne peut arriver qu'entre les activités — une réception intermédiaire sur le chemin est plus simple.
Pour une écoute à l'échelle de la portée sur de nombreuses activités — un sous-processus événementiel de message.
Exemple métier

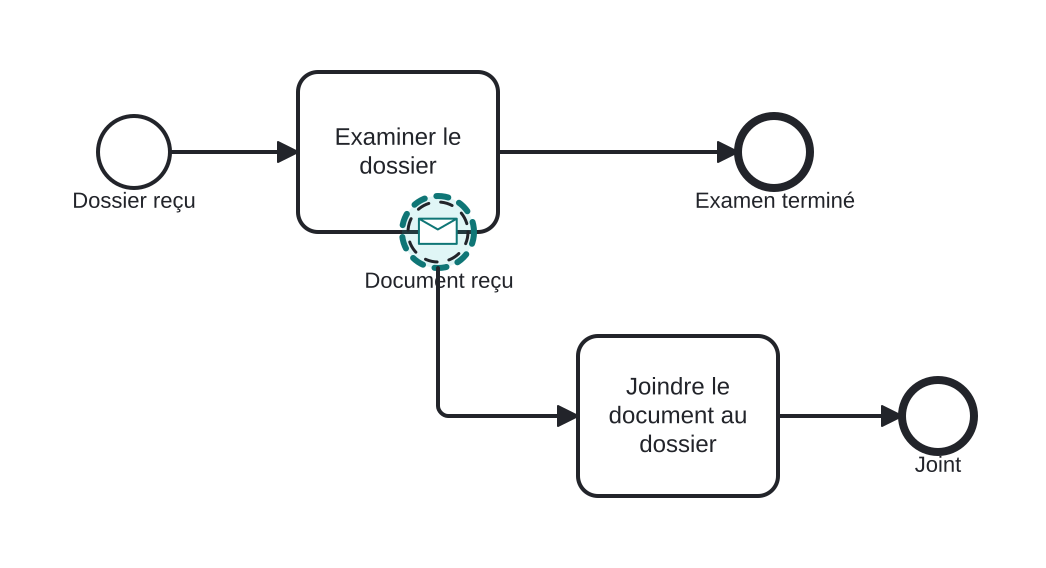

Le client ajoute des documents pendant l'examen
Ouvrez cet exemple dans l'éditeur de processus HEFLO et explorez le diagramme de l'intérieur.
Ouvrir dans l'éditeur HEFLO →Étape par étape
- Examiner le dossier est en cours.
- Le client envoie un document supplémentaire : l'Événement de Message en Bordure non interruptif (mis en évidence, en pointillés) se déclenche sans arrêter l'examen.
- Joindre le document au dossier s'exécute en parallèle et se termine ; l'examen se poursuit avec le dossier enrichi.
Différences
Message en bordure interruptif vs non interruptif
Interruptif (plein) : le message remplace le travail en cours — activité annulée, nouveau chemin emprunté. Non interruptif (en pointillés) : le message complète le travail — chemin parallèle, l'activité continue.
FAQ
Comment le message trouve-t-il la bonne instance d'activité ?
Par corrélation (une clé métier du message rapprochée de l'instance), comme tout élément recevant un message.
Peut-il se déclencher plusieurs fois ?
Oui — chaque message correspondant engendre une nouvelle occurrence parallèle tant que l'activité est active.
