Evento Intermediário de Lançamento de Sinal(Intermediate Signal Throw Event)
Transmite um sinal em difusão que qualquer evento de captura — em qualquer processo — pode receber. Círculo duplo fino com triângulo preenchido.
O Lançamento de Sinal (Signal Throw Event) é o lado publicador do publicar/assinar do BPMN: um lançamento, qualquer número de capturas, sem endereçamento. Use para anunciar fatos de negócio que outros processos acompanham.
Quando usar e evitar
Quando usar
Para anunciar fatos com múltiplos consumidores independentes: “estoque atualizado”, “caso encerrado”, “congelamento iniciado”.
Para desacoplar o processo anunciante dos seus ouvintes (atuais e futuros).
Para coordenação entre processos dentro da organização sem encanamento de mensagens.
Quando NÃO usar
Para comunicação endereçada a um parceiro conhecido — Mensagem.
Quando o anúncio precisa de confirmação — difusões não têm semântica de resposta.
Como go-to interno do processo — para isso existem os Eventos de Link.
Exemplo de negócio

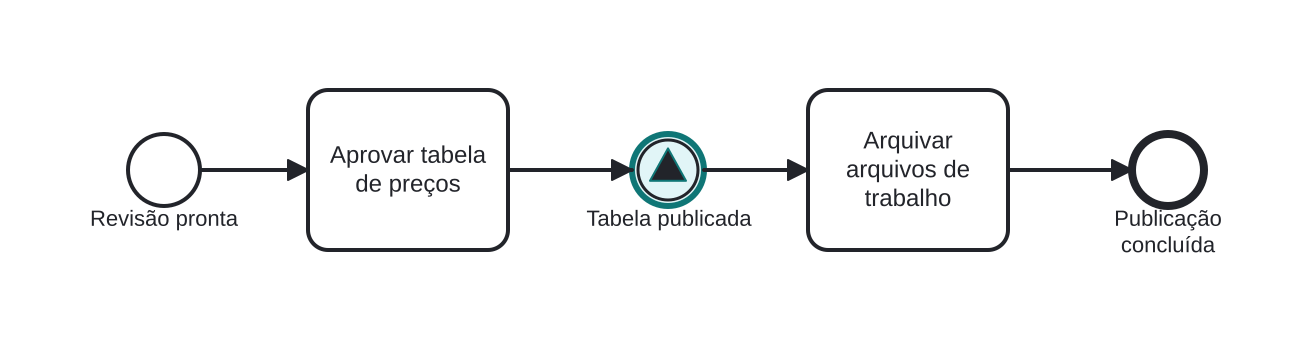

Anunciando a publicação da tabela de preços
Abra este exemplo no editor de processos da HEFLO e explore o diagrama por dentro.
Abrir no editor HEFLO →Passo a passo
- Aprovar tabela de preços conclui a revisão.
- O Lançamento de Sinal (destacado, triângulo preenchido) difunde “tabela publicada”.
- Este processo continua arquivando os arquivos de trabalho; em paralelo, vendas, e-commerce e parceiros captam o sinal de forma independente.
Diferenças
Lançamento de Sinal vs. Lançamento de Mensagem
Mensagem: um destinatário endereçado, cruza fronteiras de Pools específicos. Sinal: difusão para quem assinar, desconhecido de quem lança. Se você consegue nomear o receptor, provavelmente é mensagem.
FAQ
E se ninguém estiver ouvindo quando o sinal dispara?
O sinal simplesmente se perde — difusões não ficam enfileiradas para ouvintes futuros. Os processos precisam já estar em estado de captura para recebê-lo.
Um sinal pode carregar dados?
Os motores costumam permitir uma carga pequena, mas mantenha leve — sinais são anúncios, não transferência de dados.
