Evento Intermediário de Captura de Sinal(Intermediate Signal Catch Event)
Pausa o fluxo até que um sinal correspondente seja lançado em algum lugar. Círculo duplo fino com triângulo vazado.
A Captura de Sinal (Signal Catch Event) inscreve uma instância em espera em uma difusão: o token aguarda até *alguém* lançar o sinal correspondente e então continua. Perfeito para sincronizar em fatos corporativos sem acoplamento direto.
Quando usar e evitar
Quando usar
Para segurar o trabalho até um fato corporativo ocorrer (“orçamento liberado”, “janela aberta”).
Para sincronizar muitas instâncias em um único anúncio — todos os tokens em espera retomam juntos.
Para reagir a fatos produzidos por processos que você não controla diretamente.
Quando NÃO usar
Para uma resposta endereçada de um parceiro — Captura de Mensagem.
Quando o fato pode ter acontecido antes de você começar a esperar — sinais não são retidos; verifique o estado com um gateway antes.
Quando só uma instância específica deve reagir — a difusão acorda todas.
Exemplo de negócio

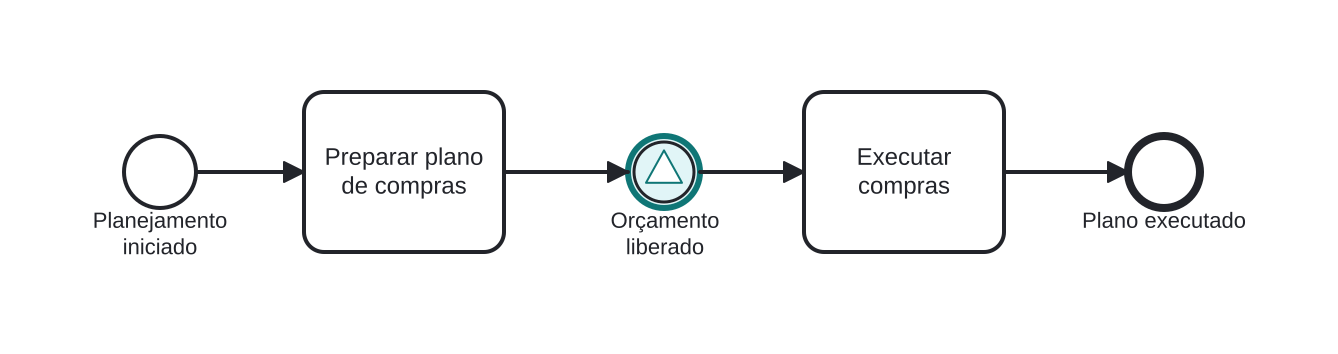

Aguardando a liberação do orçamento anual
Abra este exemplo no editor de processos da HEFLO e explore o diagrama por dentro.
Abrir no editor HEFLO →Passo a passo
- Preparar plano de compras adianta tudo que depende de orçamento.
- A Captura de Sinal (destacada, triângulo vazado) espera o financeiro difundir “orçamento liberado”.
- Quando o sinal dispara, Executar compras prossegue — assim como todas as outras instâncias em espera na empresa.
Diferenças
Captura de Sinal vs. Evento Condicional
Ambos reagem a algo 'lá fora'. O Sinal reage a uma difusão explícita que alguém lança; o Condicional reage a estado observado nos dados, sem lançador. Anúncio → Sinal; regra sobre dados → Condicional.
FAQ
Se dez instâncias esperam o mesmo sinal, quantas retomam?
Todas as dez — a difusão acorda cada capturadora em espera, o que muitas vezes é exatamente o desejado.
Sinais ficam guardados para assinantes atrasados?
Não. Quem começou a esperar depois do lançamento perdeu. Modele reanúncios ou verifique estado se isso importar.
