Evento de Fim Múltiplo(Multiple End Event)
Encerra o caminho lançando VÁRIOS resultados de uma vez — ex.: uma mensagem e um sinal. Círculo grosso com pentágono preenchido.
O Fim Múltiplo (Multiple End Event) agrupa lançamentos de resultado: ao terminar, emite todos os resultados definidos (mensagem + sinal, mensagem + escalação…). Comprime o que seria uma cadeia de lançamentos antes de um fim simples.
Quando usar e evitar
Quando usar
Quando o término deve notificar um participante e difundir simultaneamente.
Para manter encerramentos compactos quando os resultados são genuinamente simultâneos.
Quando o conjunto de resultados é fixo e pequeno.
Quando NÃO usar
Quando os resultados devem ocorrer em ordem significativa — encadeie lançamentos explícitos.
Quando só existe um resultado — use o fim dedicado dele.
Quando a compactação prejudica a leitura — eventos explícitos ensinam melhor.
Exemplo de negócio

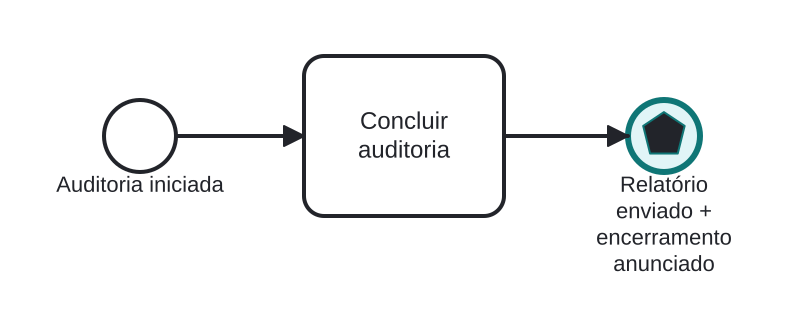

Responder ao solicitante e anunciar a conclusão
Abra este exemplo no editor de processos da HEFLO e explore o diagrama por dentro.
Abrir no editor HEFLO →Passo a passo
- Concluir auditoria encerra o trabalho.
- O Fim Múltiplo (destacado, pentágono preenchido) envia simultaneamente o relatório à área solicitante (mensagem) e difunde o sinal “auditoria encerrada” aos processos assinantes.
- A instância termina com ambos os resultados emitidos.
Diferenças
Fim Múltiplo vs. lançamentos encadeados + Fim Simples
Semântica equivalente quando a ordem não importa; a versão encadeada mostra cada resultado explicitamente e permite ordenar. Prefira o explícito, a menos que o diagrama esteja afogado em encerramentos.
FAQ
Quais tipos de resultado podem ser combinados?
Qualquer resultado lançável: mensagem, sinal, escalação, compensação, erro… todos disparam ao alcançar o evento.
Existe Fim Múltiplo de captura?
Não — eventos de fim só lançam. O múltiplo de captura existe nas posições de início e intermediária.
