Evento Intermediário de Link (captura)(Link Intermediate Catch Event)
A metade receptora de um par de links: o token reaparece aqui após 'saltar' do Lançamento de Link correspondente. Círculo duplo fino com seta vazada.
Eventos de Link (Link Events) são go-tos visuais dentro de um mesmo nível de processo: um par lançamento/captura com o mesmo nome teleporta o token, substituindo uma linha longa de fluxo que cruzaria o diagrama inteiro. Não carregam semântica de execução além do salto.
Quando usar e evitar
Quando usar
Para manter diagramas grandes legíveis, evitando conectores longos que se cruzam.
Para continuar o fluxo em outra 'linha' ou página do mesmo processo.
Quando a impressão/paginação divide o processo em folhas.
Quando NÃO usar
Entre processos ou Pools diferentes — links só funcionam no mesmo nível de processo.
Como lógica de controle — link é açúcar de layout, não decisão nem evento.
Em diagramas pequenos onde o fluxo direto é perfeitamente legível.
Exemplo de negócio

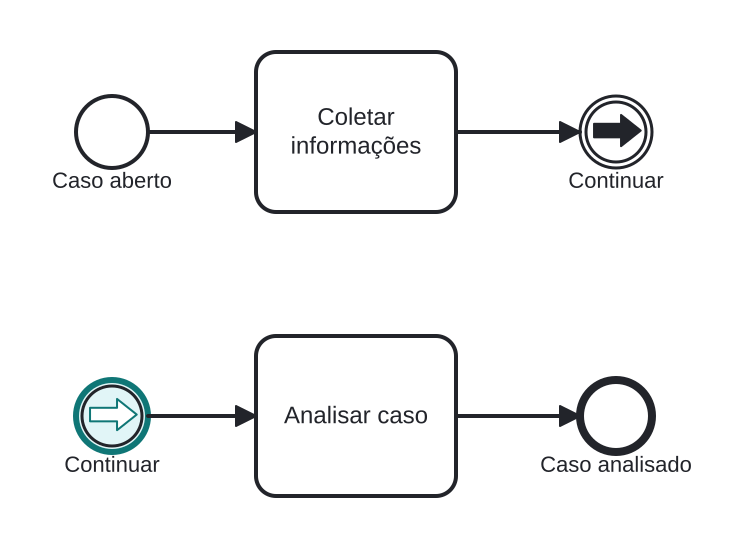

Continuando o fluxo na segunda linha
Abra este exemplo no editor de processos da HEFLO e explore o diagrama por dentro.
Abrir no editor HEFLO →Passo a passo
- A linha 1 termina no Lançamento de Link “Continuar”.
- O token reaparece na Captura de Link correspondente (destacada) no início da linha 2 — nenhum conector cruza o diagrama.
- A linha 2 prossegue com a análise do caso.
Diferenças
Par de links vs. Fluxo de Sequência
Semanticamente idêntico a um fluxo de sequência direto — o par existe só para melhorar o layout. Se a linha não prejudicar a leitura, prefira o fluxo explícito.
FAQ
Como os pares são casados?
Pelo nome, dentro do mesmo nível de processo: um lançamento “Continuar” salta para a captura “Continuar”.
Um lançamento pode ter várias capturas (ou vice-versa)?
Vários lançamentos podem mirar uma captura. Um lançamento com várias capturas de mesmo nome é ambíguo — evite.
