Evento de Borda de Timer (interrompente)(Timer Boundary Event (interrupting))
Um prazo sobre a atividade: se o timer disparar com a atividade ainda em execução, ela é cancelada e o fluxo segue pelo caminho de timeout. Círculo duplo com relógio, borda sólida.
A Borda de Timer interrompente (interrupting Timer Boundary Event) é o guardião de SLA do BPMN: anexe a qualquer atividade, defina o limite e modele o que acontece quando o tempo acaba — a atividade é abortada e o caminho alternativo executa.
Quando usar e evitar
Quando usar
Para impor SLAs a aprovações, respostas e qualquer passo de espera.
Para limitar trabalho no tempo: “se não concluir em 3 dias, redirecione”.
Em Tarefas de Recebimento / estados de captura, para abandonar uma espera longa demais.
Quando NÃO usar
Quando a atividade deve continuar enquanto algo extra acontece (lembretes) — use a variante não-interrompente.
Para uma pausa no caminho normal — Timer Intermediário.
Quando ninguém definiu o que o caminho de timeout deve fazer — o modelo abortaria trabalho sem política.
Exemplo de negócio

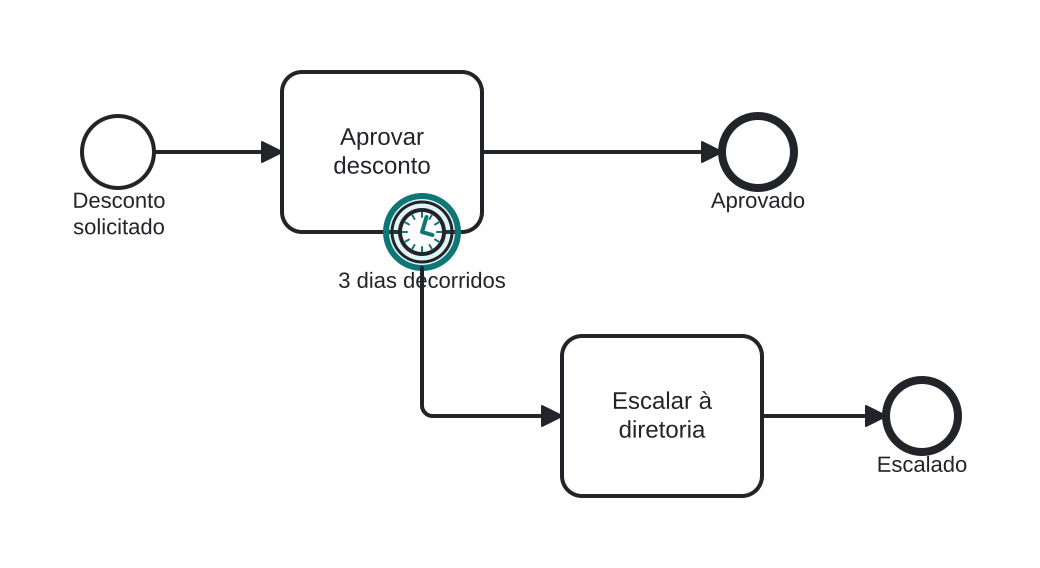

Aprovação precisa sair em 3 dias
Abra este exemplo no editor de processos da HEFLO e explore o diagrama por dentro.
Abrir no editor HEFLO →Passo a passo
- Aprovar desconto aguarda o gestor, rumo a “Aprovado” se concluída.
- Se 3 dias passarem antes, a Borda de Timer interrompente (destacada) cancela a tarefa.
- Escalar à diretoria trata o estouro no caminho de exceção.
Diferenças
Borda de timer interrompente vs. não-interrompente
Interrompente (borda sólida): prazo — a atividade morre e o fluxo desvia. Não-interrompente (borda tracejada): checkpoint — uma ação paralela dispara (lembrete) e a atividade segue rodando.
FAQ
Quando o timer começa a contar?
Quando a atividade anexada inicia. Ele é desarmado automaticamente se a atividade concluir antes.
Posso anexar vários timers de borda a uma tarefa?
Sim — ex.: um lembrete não-interrompente aos 2 dias mais um corte interrompente aos 5.
