Evento Intermediário de Link (lançamento)(Link Intermediate Throw Event)
A metade emissora de um par de links: o token 'salta' daqui para a Captura de Link correspondente. Círculo duplo fino com seta preenchida.
O Lançamento de Link (Link Throw Event) é a porta de saída de um go-to visual: consome o token neste ponto do diagrama, e a captura correspondente (mesmo nome, mesmo nível de processo) o reemite em outro lugar. Juntos, o par substitui um conector longo.
Quando usar e evitar
Quando usar
Para quebrar um fluxo longo em linhas ou páginas do diagrama.
Para evitar fluxos de sequência cruzando dezenas de elementos.
Como placas de sinalização pareadas (“Continuar A” → “Continuar A”) fáceis de seguir.
Quando NÃO usar
Para saltar entre processos, Pools ou níveis de subprocesso — não é permitido.
Para simular loops disfarçadamente — um fluxo de volta explícito ou marcador de loop é mais claro.
Quando não há ganho de legibilidade.
Exemplo de negócio

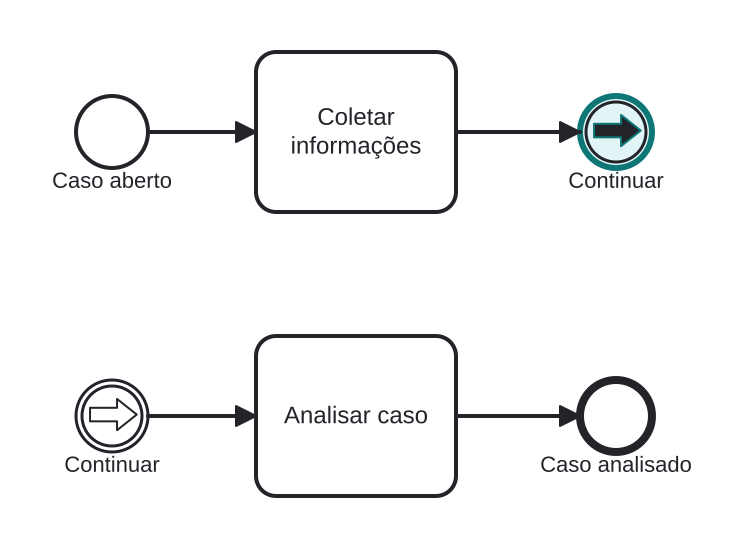

Saltando da linha 1 para a linha 2
Abra este exemplo no editor de processos da HEFLO e explore o diagrama por dentro.
Abrir no editor HEFLO →Passo a passo
- Após Coletar informações, o token alcança o Lançamento de Link “Continuar” (destacado).
- Ele desaparece aqui e reaparece na Captura de Link correspondente na linha de baixo.
- O fluxo retoma com Analisar caso.
Diferenças
Lançamento de Link vs. outros lançamentos
Todo outro lançamento (mensagem, sinal, escalação…) *comunica* algo. O Lançamento de Link não comunica nada — é pura navegação do diagrama. Não espere que motores emitam qualquer coisa.
FAQ
Eventos de link aparecem em logs de execução?
Tipicamente como passos triviais de passagem ou nem aparecem — não têm significado de negócio.
Links podem existir em posição de início ou fim?
Não — links existem apenas como pares intermediários de lançamento/captura.
