Evento de Fim Simples(None End Event)
Encerra um caminho do processo sem consequência adicional. Círculo único de linha grossa, sem ícone.
O Evento de Fim Simples (None End Event) consome o token que o alcança — nada mais. Outros tokens paralelos (se houver) continuam; a instância conclui quando o último token termina. É o encerramento padrão e mais comum.
Quando usar e evitar
Quando usar
Para finalizar qualquer caminho cuja conclusão não precisa sinalizar nada.
Várias vezes no mesmo diagrama — resultados distintos merecem fins distintos e bem nomeados.
Em modelos descritivos e executáveis — é sempre seguro.
Quando NÃO usar
Quando o término deve notificar alguém — Fim de Mensagem.
Quando o término deve abortar todo o resto ainda em execução — Fim de Término.
Quando o caminho termina em falha que um pai deve tratar — Fim de Erro.
Exemplo de negócio

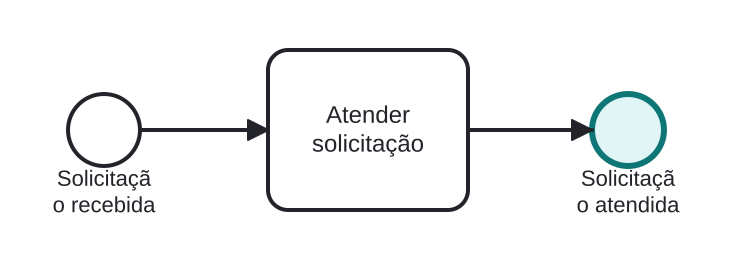

Conclusão simples de uma solicitação
Abra este exemplo no editor de processos da HEFLO e explore o diagrama por dentro.
Abrir no editor HEFLO →Passo a passo
- Atender solicitação conclui o trabalho.
- O Fim Simples (destacado, borda grossa) consome o token; se houvesse outros ramos rodando, seguiriam.
- A instância fecha quando todos os tokens terminam.
Diferenças
Fim Simples vs. Fim de Término
Simples encerra só o próprio caminho — trabalho paralelo sobrevive. Término mata a instância inteira na hora, abortando todos os outros tokens. Recorra ao término apenas quando os sobreviventes não teriam sentido.
FAQ
Vale a pena nomear eventos de fim?
Muito — “Pedido atendido” vs. “Pedido rejeitado” transforma encerramentos em resultados de negócio e dá sentido aos relatórios.
Um processo pode ter vários eventos de fim?
Sim, e normalmente deve: um por resultado distinto.
