Evento de Borda de Cancelamento(Cancel Boundary Event)
Anexado apenas a Subprocessos de Transação; captura o cancelamento da transação e roteia o caminho pós-cancelamento, depois que a compensação rodou. Círculo duplo com X.
A Borda de Cancelamento (Cancel Boundary Event) completa o protocolo de transação do BPMN: quando um Fim de Cancelamento dispara dentro da transação (ou um cancelamento externo chega), a transação para, os tratadores de compensação rodam automaticamente, e então o token sai por esta borda para o caminho pós-cancelamento.
Quando usar e evitar
Quando usar
Sempre em par com um Subprocesso de Transação — o único lugar onde pode ser anexada.
Para definir o desdobramento de negócio após a transação cancelada (comunicação de estorno, liberação de bloqueios).
Em domínios de reserva/pedido com semântica tudo-ou-nada.
Quando NÃO usar
Em atividades ou subprocessos comuns — inválida fora de transações.
Para falhas — isso é Erro; cancelamento é um aborto deliberado com compensação.
Quando não há nada a fazer após o cancelamento — a transação pode simplesmente encerrar cancelada.

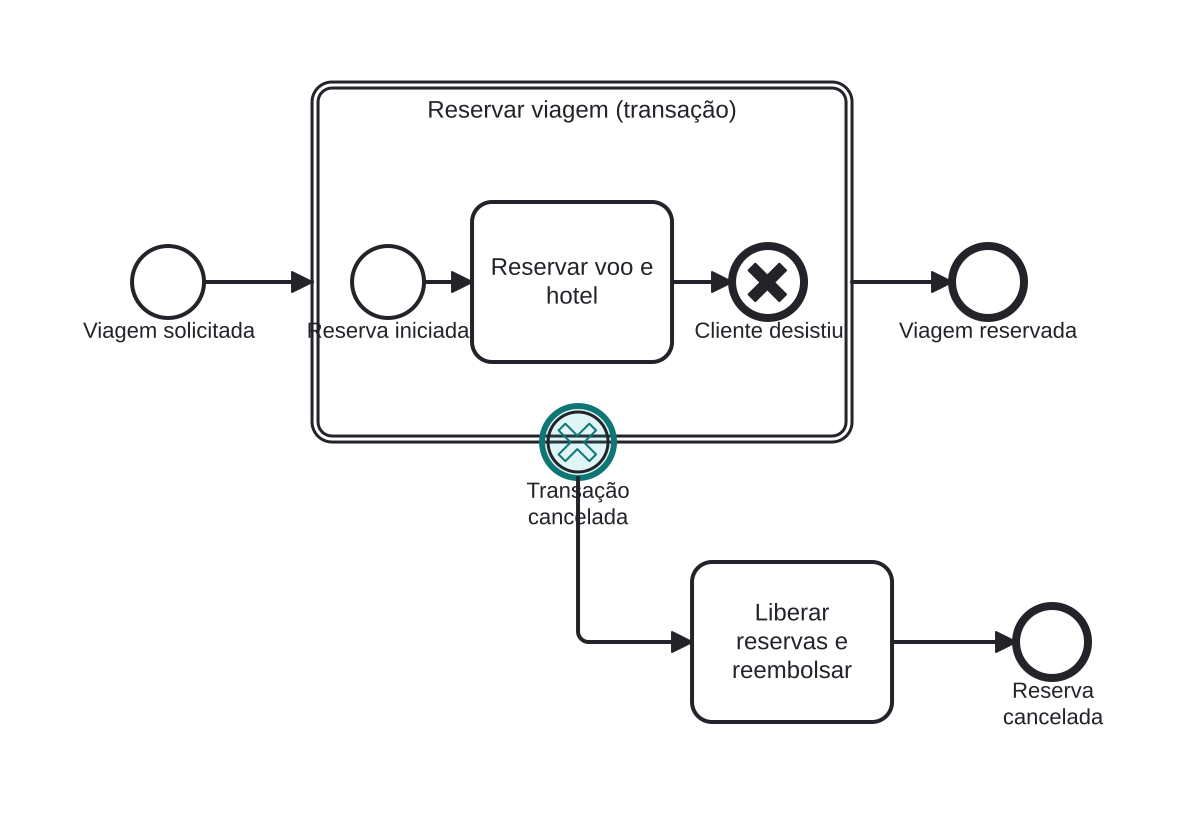

Exemplo de negócio
Transação de reserva cancelada pelo cliente
Abra este exemplo no editor de processos da HEFLO e explore o diagrama por dentro.
Abrir no editor HEFLO →Passo a passo
- A transação Reservar viagem reserva voo e hotel.
- O cliente desiste: o Fim de Cancelamento interno dispara e a compensação desfaz as reservas.
- A Borda de Cancelamento (destacada) então roteia para Liberar reservas e reembolsar, encerrando o caso como cancelado.
Diferenças
Cancelamento vs. Erro em uma transação
Cancelamento é o aborto protocolado: compensação primeiro, depois o caminho da borda de cancelamento. Uma borda de Erro na transação pula o protocolo de compensação — é falha, não cancelamento ordeiro.
FAQ
A compensação aqui é automática?
Sim — essa é a semântica especial das transações: no cancelamento, todas as atividades internas concluídas com tratador são compensadas antes de a borda disparar.
Uma borda de cancelamento pode ser não-interrompente?
Não. Cancelar, por definição, encerra a transação; a borda é sempre interrompente.
