Multiple End Event
Termina el camino emitiendo VARIOS resultados a la vez — por ej. un mensaje y una señal. Círculo grueso con un pentágono relleno.
El Evento de Fin Múltiple (Multiple End Event) agrupa la emisión de resultados: al terminar, emite todos sus resultados definidos (mensaje + señal, mensaje + escalada…). Condensa lo que de otro modo sería una cadena de eventos de emisión antes de un fin simple.
Cuándo usar y evitar
Cuándo usar
Cuando terminar debe notificar a un participante y difundir simultáneamente.
Para mantener compactos los finales de diagrama cuando varios resultados son realmente simultáneos.
Cuando el conjunto de resultados es fijo y reducido.
Cuándo NO usar
Cuando los resultados deben ocurrir en un orden con significado — encadene en su lugar eventos de emisión explícitos.
Cuando solo existe un resultado — utilice su evento de fin dedicado.
Cuando la compacidad perjudica la legibilidad — los eventos explícitos enseñan mejor.

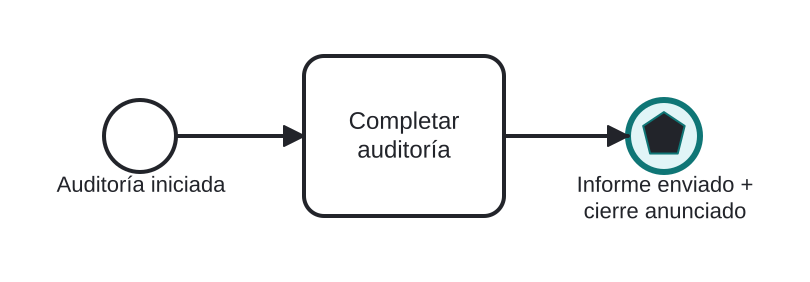

Ejemplo de negocio
Responder al solicitante y anunciar la finalización
Abra este ejemplo en el editor de procesos de HEFLO y explore el diagrama por dentro.
Abrir en el editor HEFLO →Paso a paso
- Completar auditoría finaliza el encargo.
- El Evento de Fin Múltiple (resaltado, pentágono relleno) envía simultáneamente el mensaje del informe al área solicitante y difunde la señal «auditoría cerrada» a los procesos suscriptores.
- La instancia termina con ambos resultados emitidos.
Diferencias
Fin Múltiple vs emisiones encadenadas + Fin Simple
La semántica es equivalente cuando el orden no importa; la versión encadenada muestra cada resultado explícitamente y permite ordenarlos. Prefiera lo explícito salvo que el diagrama esté saturado de finales.
Preguntas frecuentes
¿Qué tipos de resultado pueden combinarse?
Cualquier resultado emitible: mensaje, señal, escalada, compensación, error… todos se disparan al alcanzar el evento.
¿Existe un Fin Múltiple de recepción?
No — los eventos de fin solo emiten. El múltiple de recepción existe en las posiciones de inicio e intermedia.
