Evento de Fin Simple(None End Event)
Termina un camino del proceso sin más consecuencias. Círculo único de borde grueso, sin icono.
El Evento de Fin Simple (None End Event) consume el token que lo alcanza — nada más. Otros tokens paralelos (si los hay) continúan; la instancia termina cuando muere el último token. Es el final de proceso por defecto, el más habitual.
Cuándo usar y evitar
Cuándo usar
Para terminar cualquier camino cuyo cierre no necesite ninguna señalización.
Varias veces en un mismo diagrama — resultados distintos merecen finales distintos y bien nombrados.
Tanto en modelos descriptivos como ejecutables — siempre es seguro.
Cuándo NO usar
Cuando terminar debe notificar a alguien — Fin Mensaje.
Cuando terminar debe abortar todo lo demás que sigue en curso — Fin Terminación.
Cuando el camino termina en un fallo que un padre debe gestionar — Fin Error.
Ejemplo de negocio

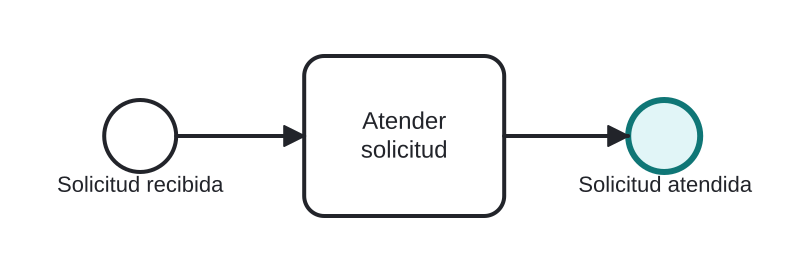

Finalización simple de una solicitud
Abra este ejemplo en el editor de procesos de HEFLO y explore el diagrama por dentro.
Abrir en el editor HEFLO →Paso a paso
- Atender solicitud completa el trabajo.
- El Evento de Fin Simple (resaltado, borde grueso) consume el token; si otras ramas estaban en curso, continúan.
- La instancia se cierra cuando todos los tokens han terminado.
Diferencias
Fin Simple vs Fin Terminación
Simple termina solo su propio camino — el trabajo paralelo sobrevive. Terminación mata la instancia entera de forma instantánea, abortando todos los demás tokens. Recurra a la terminación solo cuando los supervivientes carecerían de sentido.
Preguntas frecuentes
¿Merece la pena nombrar los eventos de fin?
Sin duda — «Pedido cumplido» frente a «Pedido rechazado» convierte los finales en resultados de negocio y hace que los informes tengan sentido.
¿Puede un proceso tener varios eventos de fin?
Sí, y normalmente debería tenerlos: uno por cada resultado distinto.
