Link Intermediate Throw Event
La mitad emisora de un par de enlace: el token «salta» desde aquí hacia la Recepción de Enlace correspondiente. Doble círculo fino con una flecha rellena.
El Evento de Emisión de Enlace (Link Throw Event) es la puerta de salida de un salto visual: consume el token en este punto del diagrama, y la recepción correspondiente (mismo nombre, mismo nivel de proceso) lo reemite en otro lugar. Juntos, el par sustituye un conector largo.
Cuándo usar y evitar
Cuándo usar
Para dividir un flujo largo entre filas de diagrama o páginas impresas.
Para evitar que los flujos de secuencia atraviesen decenas de elementos.
Como señales emparejadas («Continuar A» → «Continuar A») que los lectores siguen fácilmente.
Cuándo NO usar
Para saltar entre procesos, Pools o niveles de subproceso — no permitido.
Para simular bucles de forma encubierta — un flujo explícito de retorno o un marcador de bucle es más claro.
Cuando no hay nada que ganar en legibilidad.
Ejemplo de negocio

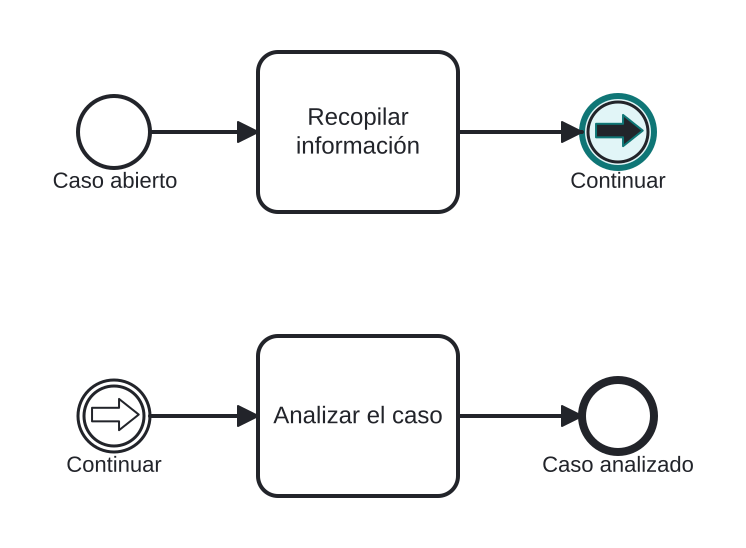

Saltar de la fila 1 a la fila 2
Abra este ejemplo en el editor de procesos de HEFLO y explore el diagrama por dentro.
Abrir en el editor HEFLO →Paso a paso
- Tras Recopilar información, el token alcanza la Emisión de Enlace «Continuar» (resaltada).
- Desaparece aquí y reaparece en la Recepción de Enlace correspondiente en la fila inferior.
- El flujo se reanuda con Analizar el caso.
Diferencias
Emisión de Enlace vs otros eventos de emisión
Cualquier otra emisión (mensaje, señal, escalada…) *comunica* algo. La Emisión de Enlace no comunica nada — es pura navegación en el diagrama. No espere que ningún motor emita nada.
Preguntas frecuentes
¿Los eventos de enlace aparecen en los registros de ejecución?
Normalmente como pasos triviales de paso, o ni siquiera eso — no tienen significado de negocio.
¿Se permiten los eventos de enlace en posición de inicio o fin?
No — los enlaces solo existen como pares intermedios de emisión/recepción.
