Intermediate Signal Catch Event
Pone el flujo en pausa hasta que se emite en algún lugar una señal difundida correspondiente. Doble círculo fino con un triángulo en contorno.
El Evento de Recepción de Señal (Signal Catch Event) suscribe una instancia en espera a una difusión: el token espera hasta que *alguien* emita la señal correspondiente, y luego continúa. Ideal para sincronizarse con hechos a escala de toda la organización sin acoplamiento directo.
Cuándo usar y evitar
Cuándo usar
Para retener el trabajo hasta que ocurra un hecho a escala de la empresa («presupuesto liberado», «ventana abierta»).
Para sincronizar muchas instancias en un único anuncio — todos los tokens en espera reanudan a la vez.
Para reaccionar a hechos producidos por procesos que no controla directamente.
Cuándo NO usar
Para una respuesta dirigida de un socio — Recepción de Mensaje.
Cuando el hecho puede haber ocurrido antes de empezar a esperar — las señales no se conservan; verifique primero el estado con una compuerta.
Cuando solo una instancia concreta debe reaccionar — la difusión las despierta a todas.
Ejemplo de negocio

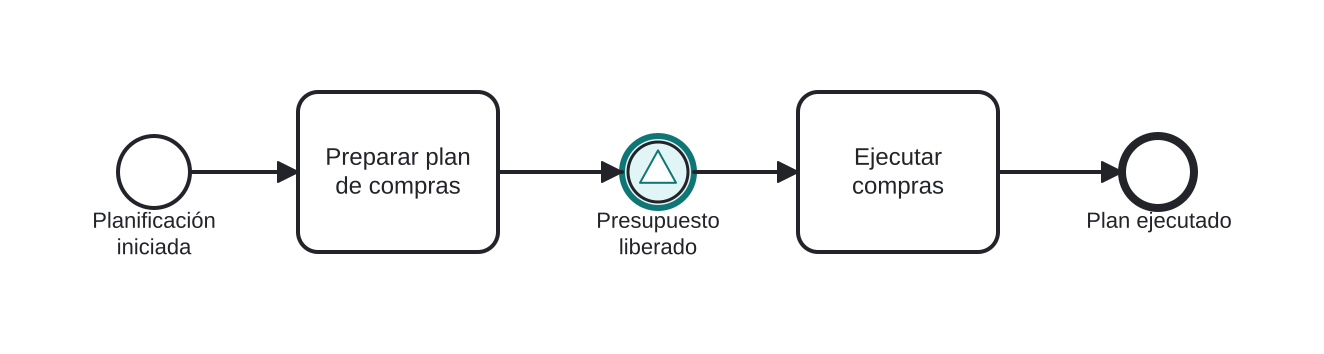

Esperar la liberación del presupuesto anual
Abra este ejemplo en el editor de procesos de HEFLO y explore el diagrama por dentro.
Abrir en el editor HEFLO →Paso a paso
- Preparar plan de compras esboza todo lo que depende del presupuesto.
- El Evento de Recepción de Señal (resaltado, triángulo en contorno) espera a que Finanzas difunda «presupuesto liberado».
- Cuando se dispara la señal, Ejecutar compras avanza — al igual que todas las demás instancias en espera de la empresa.
Diferencias
Recepción de Señal vs Evento Condicional
Ambos reaccionan a algo «de fuera». La Señal reacciona a una difusión explícita que alguien emite; el Condicional reacciona a un estado de datos observado, sin emisor. Anuncio → Señal; regla sobre datos → Condicional.
Preguntas frecuentes
Si diez instancias esperan la misma señal, ¿cuántas se reanudan?
Las diez — una difusión despierta a cada receptor en espera, lo que a menudo es exactamente el comportamiento deseado.
¿Se conservan las señales para suscriptores tardíos?
No. Un receptor que se suscribe después de la emisión la pierde. Modele nuevos anuncios o verifique el estado si eso importa.
