Signal Boundary Event
Reacciona a una señal difundida mientras la actividad se ejecuta — por ej. una congelación global o una repriorización — interrumpiendo el trabajo o disparando un camino paralelo. Doble círculo con un triángulo.
El Evento de Señal en el Borde (Signal Boundary Event) suscribe una actividad en curso a una difusión: cuando alguien emite la señal correspondiente, esta actividad reacciona. Es la herramienta para intervenciones a escala de toda la organización — «detener todos los despachos», «pasar a modo de contingencia» — que deben afectar al trabajo en curso.
Cuándo usar y evitar
Cuándo usar
Para hacer que el trabajo en curso responda a anuncios globales (congelación, retirada, contingencia).
Cuando muchas actividades distintas, en varios procesos, deben reaccionar a la misma difusión — cada una simplemente lleva el borde.
Para pausas/abortos coordinados durante incidentes.
Cuándo NO usar
Para comunicación dirigida sobre un solo caso — Mensaje en el Borde.
Cuando la reacción corresponde entre actividades — una recepción de señal intermedia en el camino.
Como monitor de umbral de datos — Condicional en el Borde.
Ejemplo de negocio

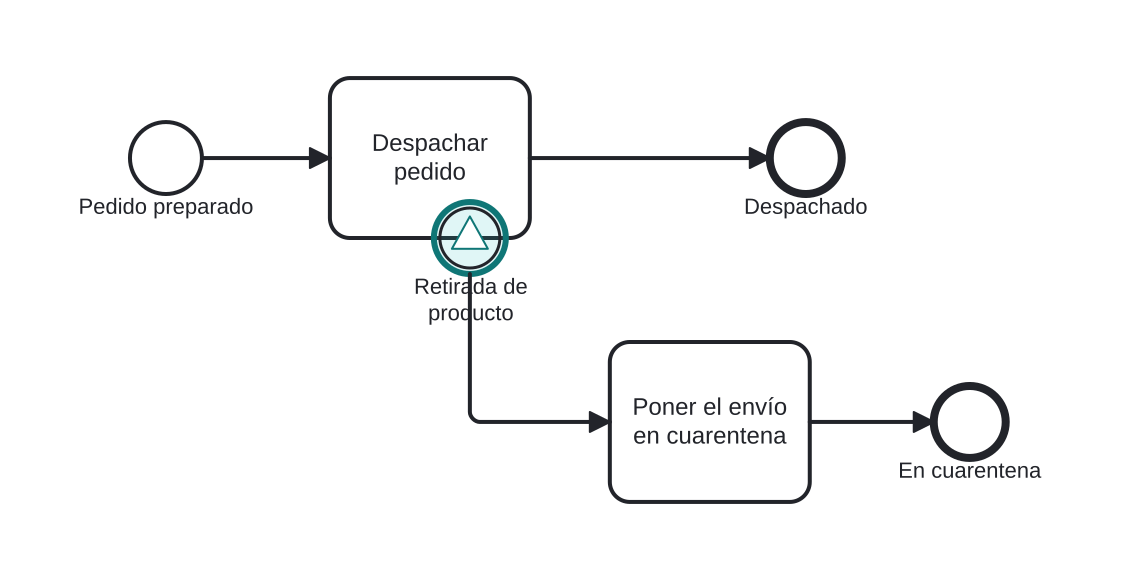

Detener el despacho ante una señal de retirada de producto
Abra este ejemplo en el editor de procesos de HEFLO y explore el diagrama por dentro.
Abrir en el editor HEFLO →Paso a paso
- Despachar pedido se está ejecutando normalmente.
- Calidad difunde la señal «retirada de producto»: la Señal en el Borde (resaltada) interrumpe el despacho.
- Poner el envío en cuarentena toma el control en el camino de excepción.
Diferencias
Señal en el borde vs mensaje en el borde
El mensaje se dirige a esta instancia concreta (correlacionada). La señal afecta a toda actividad suscrita en cualquier lugar — sin correlación, alcance máximo. Las difusiones son instrumentos contundentes; resérvelas para hechos verdaderamente globales.
Preguntas frecuentes
¿Reaccionan todas las instancias a una misma señal?
Sí — reacciona cada actividad activa que lleve un borde de señal correspondiente, a través de todas las instancias y procesos.
¿Interruptivo o no interruptivo?
Ambos permitidos. Las congelaciones/abortos son interruptivos; las reacciones informativas pueden ser no interruptivas.
