Link Intermediate Catch Event
La mitad receptora de un par de enlace: el token reaparece aquí tras «saltar» desde la Emisión de Enlace correspondiente. Doble círculo fino con una flecha en contorno.
Los Eventos de Enlace (Link Events) son saltos visuales (go-to) dentro de un mismo nivel de proceso: un par emisión/recepción con el mismo nombre teletransporta el token, sustituyendo una larga línea de flujo de secuencia que atravesaría todo el diagrama. No llevan ninguna semántica de ejecución más allá del salto.
Cuándo usar y evitar
Cuándo usar
Para mantener legibles los diagramas grandes evitando conectores largos que se cruzan.
Para continuar un flujo en otra «fila» o página del mismo proceso.
Cuando la impresión/paginación divide un proceso en varias hojas.
Cuándo NO usar
Entre distintos procesos o Pools — los enlaces solo funcionan dentro del mismo nivel de proceso.
Como lógica de flujo de control — un enlace es azúcar de maquetación, no una decisión ni un evento.
En diagramas pequeños donde un flujo de secuencia directo es perfectamente legible.
Ejemplo de negocio

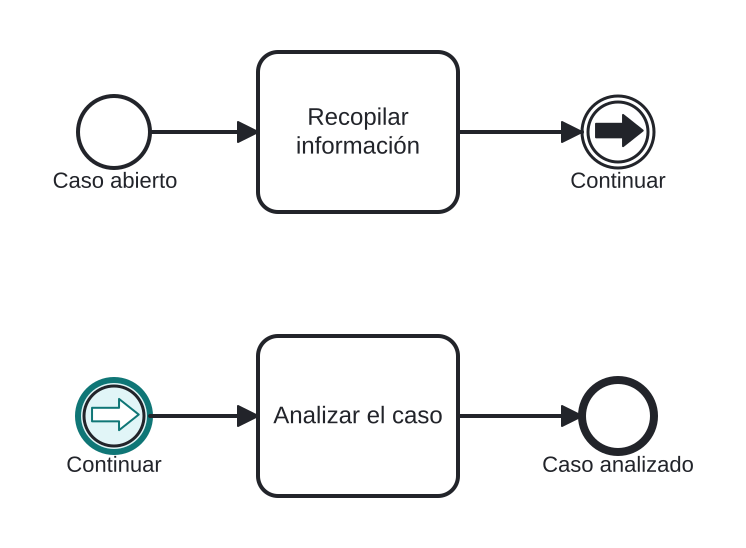

Continuar el flujo en una segunda fila
Abra este ejemplo en el editor de procesos de HEFLO y explore el diagrama por dentro.
Abrir en el editor HEFLO →Paso a paso
- La fila 1 termina en la Emisión de Enlace «Continuar».
- El token reaparece en la Recepción de Enlace correspondiente (resaltada) al inicio de la fila 2 — ningún conector atraviesa el diagrama.
- La fila 2 continúa analizando el caso.
Diferencias
Par de enlace vs Flujo de Secuencia
Semánticamente idéntico a un flujo de secuencia directo — el par existe únicamente para mejorar la maquetación. Si la línea no perjudicara la legibilidad, prefiera el flujo explícito.
Preguntas frecuentes
¿Cómo se emparejan los pares?
Por nombre dentro del mismo nivel de proceso: una emisión llamada «Continuar» salta a la recepción llamada «Continuar».
¿Puede una emisión tener varias recepciones (o viceversa)?
Varias emisiones pueden apuntar a una misma recepción. Una emisión con varias recepciones del mismo nombre es ambigua — evítelo.
