Message Boundary Event (non-interrupting)
Reacciona a un mensaje que llega mientras la actividad se ejecuta, en un camino paralelo, sin perturbar la actividad. Doble círculo con un sobre, borde discontinuo.
El Evento de Mensaje en el Borde no interruptivo permite que una actividad en curso absorba comunicaciones con soltura: el cliente envía una actualización, un socio añade un documento — se dispara un camino de tratamiento paralelo mientras el trabajo principal continúa.
Cuándo usar y evitar
Cuándo usar
Para procesar actualizaciones que enriquecen un trabajo en curso (documentos adicionales, comentarios) sin reiniciarlo.
Para acusar recibo de comunicaciones a mitad de trabajo mientras la actividad continúa.
Cuando el mismo mensaje puede llegar varias veces durante una misma actividad.
Cuándo NO usar
Cuando el mensaje invalida el trabajo en curso — utilice la variante interruptiva para que la actividad se rehaga.
Cuando el mensaje solo puede llegar entre actividades — una recepción intermedia en el camino es más simple.
Para una escucha a escala de todo el ámbito sobre muchas actividades — un subproceso de evento de mensaje.
Ejemplo de negocio

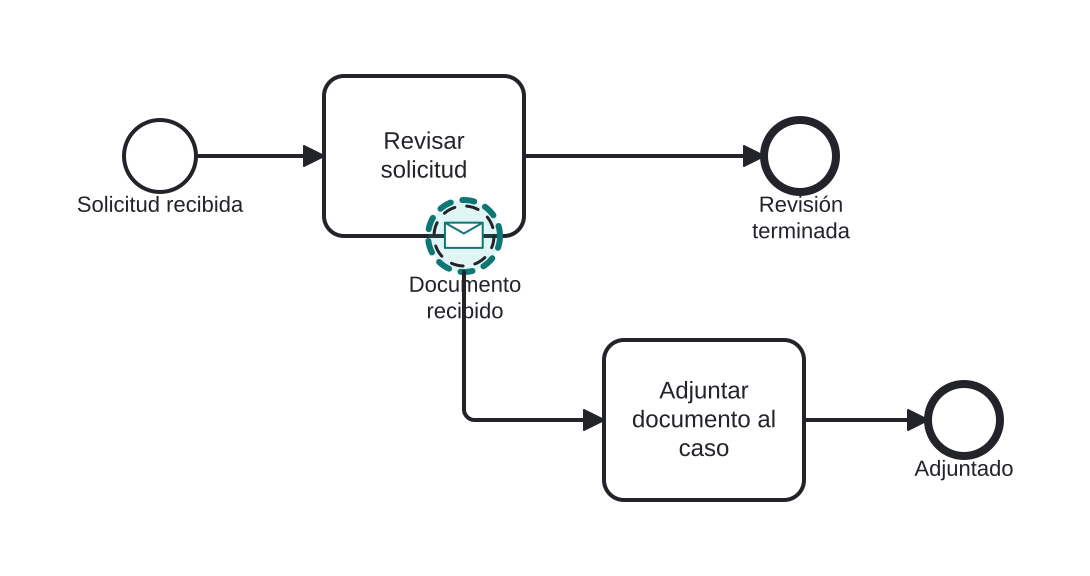

El cliente añade documentos durante la revisión
Abra este ejemplo en el editor de procesos de HEFLO y explore el diagrama por dentro.
Abrir en el editor HEFLO →Paso a paso
- Revisar solicitud está en curso.
- El cliente envía un documento adicional: el Mensaje en el Borde no interruptivo (resaltado, discontinuo) se dispara sin detener la revisión.
- Adjuntar documento al caso se ejecuta en paralelo y termina; la revisión continúa con el expediente enriquecido.
Diferencias
Mensaje en el borde interruptivo vs no interruptivo
Interruptivo (sólido): el mensaje sustituye el trabajo en curso — actividad cancelada, se toma un nuevo camino. No interruptivo (discontinuo): el mensaje complementa el trabajo — camino paralelo, la actividad continúa.
Preguntas frecuentes
¿Cómo encuentra el mensaje la instancia de actividad correcta?
Mediante correlación (una clave de negocio del mensaje emparejada con la instancia), como cualquier elemento que recibe un mensaje.
¿Puede dispararse varias veces?
Sí — cada mensaje correspondiente genera una nueva ocurrencia paralela mientras la actividad esté activa.
