Sortie de Données(Data Output)
Données que le processus LIVRE à l'extérieur lorsqu'il se termine — le paramètre de sortie formel du processus. Forme d'objet de données avec un marqueur en flèche pleine.
La Sortie de Données (Data Output) est l'autre moitié du contrat de processus : *quand je termine, je restitue ceci* — la police émise, le rapport d'évaluation, la décision d'approbation. Avec les Entrées de Données, elle définit l'interface du processus, essentielle pour les processus invoqués par des Activités d'Appel.
Quand l'utiliser et l'éviter
Quand l'utiliser
Pour documenter ce qu'un processus réutilisable renvoie à ses appelants.
Pour concevoir le mappage de données appelant/appelé des Activités d'Appel.
Pour rendre explicites les livrables du processus dans la documentation de gouvernance.
Quand NE PAS l'utiliser
Pour des artéfacts intermédiaires qui restent à l'intérieur — Objets de Données.
Pour des écritures dans des systèmes persistants — cette interaction pointe vers un Magasin de Données.
Un usage purement décoratif dans les cartographies de haut niveau.
Exemple métier

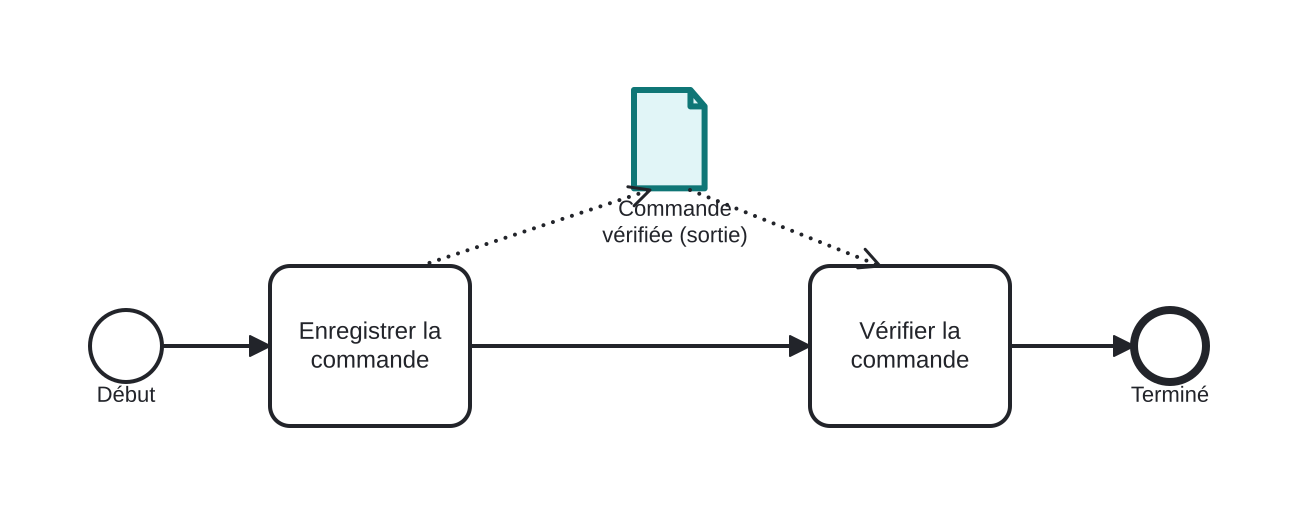

La commande vérifiée comme sortie déclarée
Ouvrez cet exemple dans l'éditeur de processus HEFLO et explorez le diagramme de l'intérieur.
Ouvrir dans l'éditeur HEFLO →Étape par étape
- La tâche finale produit l'artéfact surligné — le livrable du processus.
- À l'achèvement, cette Sortie de Données est ce que l'appelant (ou l'environnement) reçoit en retour.
- Formellement, elle porte un marqueur en flèche pleine et réside dans le jeu de sorties du processus (rendu ici sous la forme de l'artéfact de données équivalent).
Différences
Sortie de Données vs Événement de Fin Message
Une Sortie de Données renvoie des données via l'interface du processus (à un appelant). Une Fin Message envoie un message à *un autre participant*. Retour de type fonction → sortie ; communication → message.
FAQ
Qui consomme la Sortie de Données d'un processus ?
L'invocateur : une Activité d'Appel la remappe dans les variables du parent ; une API de moteur la renvoie à l'application appelante.
Un processus peut-il avoir plusieurs sorties ?
Oui — le jeu de sorties peut contenir plusieurs sorties de données, chacune mappée indépendamment.
