Magasin de Données(Data Store)
Un dépôt de données persistant — base de données, archive, système de référence — qui survit aux instances de processus et est partagé entre elles. Forme de cylindre.
Le Magasin de Données (Data Store) est l'endroit où l'information survit : les instances vont et viennent, mais la base de données clients demeure. Les activités y lisent et y écrivent via des associations de données en pointillés, documentant les points de contact du processus avec les systèmes de référence.
Quand l'utiliser et l'éviter
Quand l'utiliser
Pour montrer les lectures/écritures sur les systèmes de référence (CRM, ERP, archives).
Lorsque plusieurs instances ou processus partagent la même information.
Pour documenter les points d'intégration à des fins de conformité et d'analyse d'impact.
Quand NE PAS l'utiliser
Pour des données de travail locales à l'instance — Objets de Données.
Pour modéliser le comportement du système — le magasin est un dépôt passif, pas un participant ; s'il agit, donnez-lui un Pool.
Comme canal de messages entre participants — c'est le rôle des Flux de Message.
Exemple métier

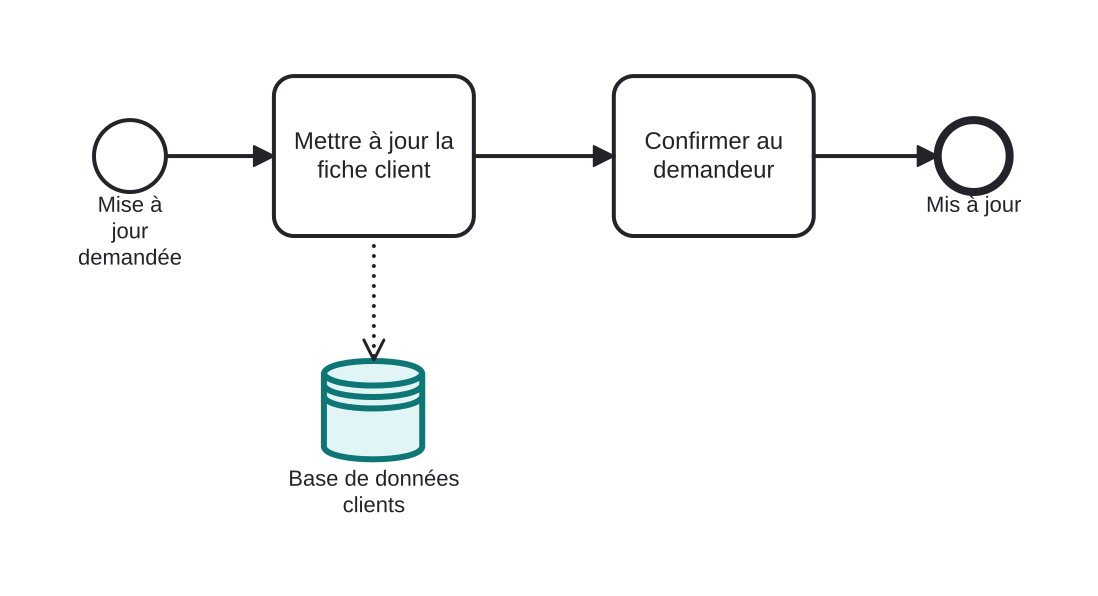

Écrire dans la base de données clients
Ouvrez cet exemple dans l'éditeur de processus HEFLO et explorez le diagramme de l'intérieur.
Ouvrir dans l'éditeur HEFLO →Étape par étape
- Mettre à jour la fiche client écrit dans le Magasin de Données « Base de données clients » (surligné, cylindre) via l'association en pointillés.
- Le magasin persiste au-delà de cette instance — les processus de demain y trouveront la fiche mise à jour.
- Le flux se poursuit pour confirmer la mise à jour ; le magasin reste disponible pour tous les autres processus.
Différences
Magasin de Données vs Pool boîte noire
Un magasin est une donnée passive que le processus lit/écrit. Un Pool boîte noire est un participant actif qui échange des messages. Si la « base de données » valide, répond et décide réellement — c'est un participant système, pas un magasin.
FAQ
Les magasins appartiennent-ils à un Pool ?
Les magasins de données sont globaux à la collaboration — visibles par n'importe quel processus — ce qui est exactement ce que signifie la persistance partagée.
Lecture vs écriture — comment les distinguer ?
Par le sens de l'association : magasin → activité est une lecture ; activité → magasin est une écriture.
