Passerelle Inclusive(Inclusive Gateway)
Active CHAQUE chemin sortant dont la condition est vraie — un, plusieurs ou tous — et, comme fusion, synchronise uniquement les chemins qui ont été activés. Losange avec un cercle.
La Passerelle Inclusive (Inclusive Gateway) est le multi-choix conditionnel : « notifier par e-mail si le client y a consenti, par SMS s'il y a consenti, par courrier si la loi l'exige » — n'importe quelle combinaison peut se déclencher. Sa fusion est intelligente : elle attend exactement les branches ayant reçu des jetons, pas toutes celles qui sont dessinées.
Quand l'utiliser et l'éviter
Quand l'utiliser
Pour des conditions indépendantes pouvant chacune déclencher leur propre action simultanément.
Activations de type liste de contrôle : appliquer chaque traitement dont le critère est satisfait.
Avec un flux par défaut pour garantir au moins une activation.
Quand NE PAS l'utiliser
Exactement un chemin → Exclusive. Tous les chemins, toujours → Parallèle.
Lorsque la logique en aval ne peut pas gérer un ensemble variable de branches actives.
Dans les outils/moteurs à la prise en charge fragile de la fusion inclusive — vérifiez avant de vous y fier.
Exemple métier

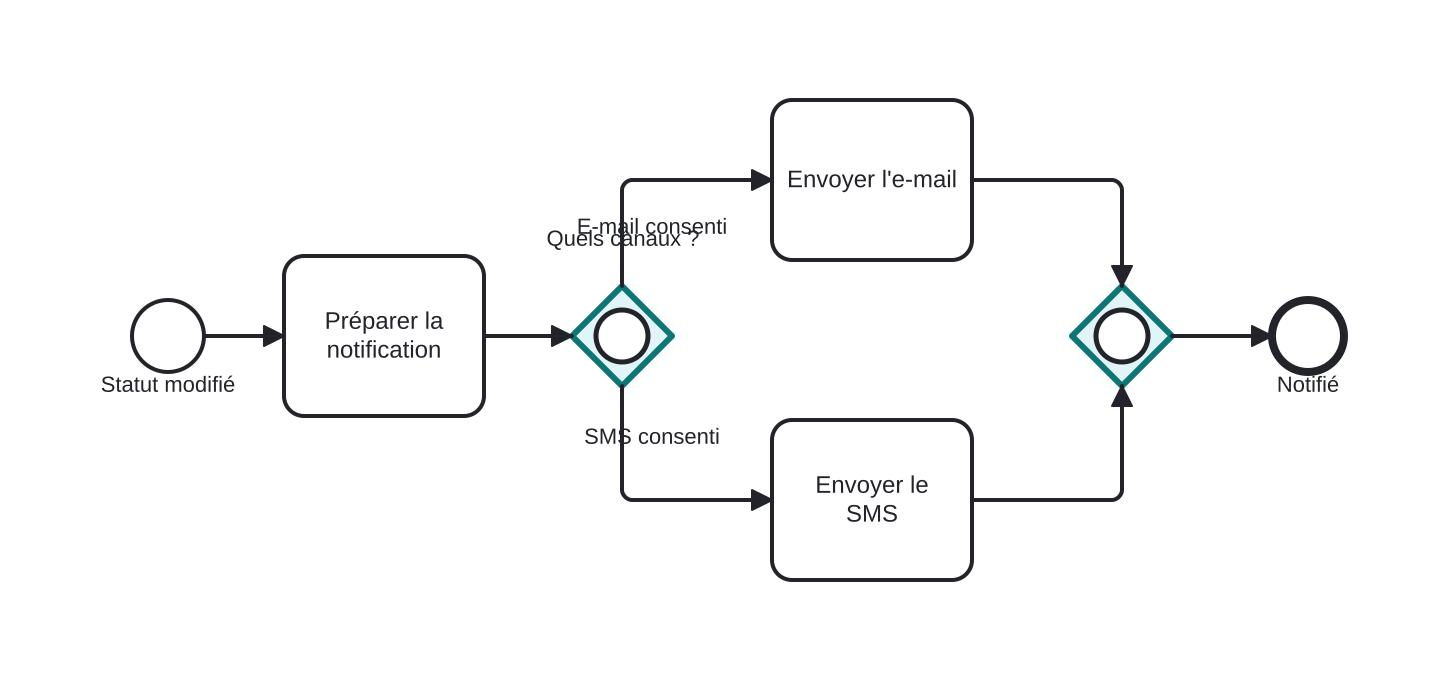

Notifier via chaque canal consenti
Ouvrez cet exemple dans l'éditeur de processus HEFLO et explorez le diagramme de l'intérieur.
Ouvrir dans l'éditeur HEFLO →Étape par étape
- La Passerelle Inclusive (surlignée) évalue les deux conditions indépendamment : e-mail consenti ? SMS consenti ?
- Les deux vraies → les deux branches s'exécutent ; une seule vraie → uniquement celle-là.
- La fusion inclusive (surlignée) attend précisément les branches qui se sont déclenchées, puis continue.
Différences
Fusion inclusive vs fusion parallèle
La fusion parallèle attend des jetons sur *tous* les flux entrants. La fusion inclusive n'attend que les flux *réellement activés* en amont — c'est pourquoi elle s'apparie sans risque avec une division inclusive, et pourquoi mélanger les fusions entre types de passerelles casse les modèles.
FAQ
Que se passe-t-il si aucune condition n'est vraie ?
Même piège que l'exclusive : modélisez un flux par défaut, sinon le jeton meurt à la passerelle.
Pourquoi la fusion inclusive est-elle considérée comme délicate ?
Elle doit savoir quelles branches peuvent encore livrer des jetons — les moteurs mettent en œuvre une logique d'atteignabilité non triviale. Gardez les sections inclusives simples et bien appariées.
