Association
La ligne en pointillés qui rattache les artéfacts — annotations textuelles, objets de données — aux éléments de flux. Purement documentaire ; le jeton n'y circule jamais.
L'Association (Association) est le liant de la couche documentaire : elle relie une annotation textuelle à la tâche qu'elle explique, un objet de données aux activités qui le produisent/consomment, un gestionnaire de compensation à son événement de bordure. Les variantes directionnelles (avec une pointe de flèche ouverte) montrent le sens des données ; la simple ligne en pointillés déclare juste « ces éléments vont ensemble ».
Quand l'utiliser et l'éviter
Quand l'utiliser
Pour relier les annotations textuelles aux éléments qu'elles décrivent.
Pour câbler les objets de données aux producteurs/consommateurs (comme associations de données).
Pour lier un gestionnaire de compensation à son événement de bordure — son unique usage sémantiquement chargé.
Quand NE PAS l'utiliser
Pour transporter le jeton — les associations ne sont pas des flux de séquence.
Entre participants — ce n'est pas un canal de communication.
En remplacement d'une modélisation de flux appropriée lorsque l'ordre importe réellement.
Exemple métier

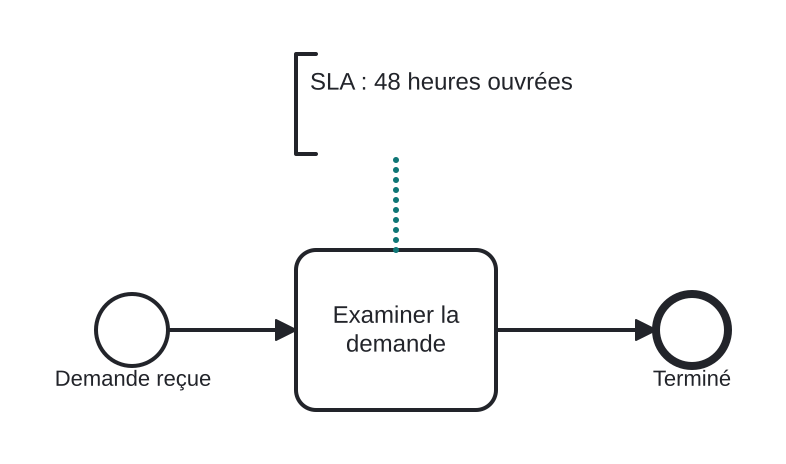

Rattacher une note de SLA à une tâche
Ouvrez cet exemple dans l'éditeur de processus HEFLO et explorez le diagramme de l'intérieur.
Ouvrir dans l'éditeur HEFLO →Étape par étape
- L'annotation « SLA : 48 heures ouvrées » décrit Examiner la demande.
- L'Association (surlignée, en pointillés) déclare ce lien — pure documentation.
- L'exécution l'ignore totalement ; le lecteur, non.
Différences
Association vs Flux de Séquence/Message
Trois styles de ligne, trois significations : plein = ordre du jeton (séquence), tirets = message inter-participants, pointillés = rattachement documentaire (association). Les confondre change entièrement le sens du modèle.
FAQ
Quand une association porte-t-elle une véritable sémantique ?
En reliant un événement de bordure de compensation à son gestionnaire — là, elle définit un comportement réel. Partout ailleurs, c'est de la documentation.
Les associations peuvent-elles être directionnelles ?
Oui — une ou deux directions ajoutent des pointes de flèche ouvertes, typiquement utilisées pour le sens de lecture/écriture des données.
