Groupe(Group)
Un cadre arrondi en tirets qui regroupe visuellement des éléments apparentés — à travers les couloirs et même les Pools — sans aucun effet sur l'exécution.
Le Groupe (Group) trace un cercle catégoriel autour de choses qui vont ensemble conceptuellement — « les étapes de traitement des documents », « la phase 1 » — sans aucune conséquence structurelle : pas de portée, pas de frontières pour les événements, pas de contexte de données. Contrairement aux sous-processus, un groupe peut même s'étendre sur plusieurs Pools, puisqu'il relève de la pure annotation.
Quand l'utiliser et l'éviter
Quand l'utiliser
Pour mettre en évidence une phase ou un thème à travers le diagramme pour les lecteurs.
Pour marquer des éléments discutés ensemble dans la documentation ou les revues (p. ex. périmètre d'audit).
Lorsque le regroupement doit franchir les frontières de couloir/Pool — rien d'autre ne le peut.
Quand NE PAS l'utiliser
Lorsque le groupe doit se comporter comme une unité (frontières, échéances, portée) — c'est un Sous-Processus.
Comme pseudo-structure que l'exécution devrait honorer — les moteurs ignorent les groupes.
Lorsque la couleur/position transmet déjà clairement le regroupement.
Exemple métier

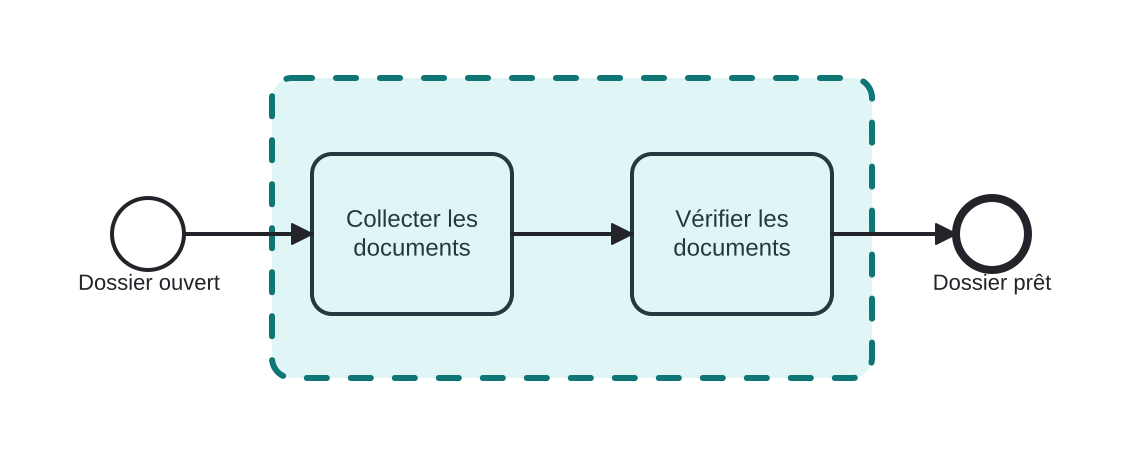

Encadrer la phase de traitement des documents
Ouvrez cet exemple dans l'éditeur de processus HEFLO et explorez le diagramme de l'intérieur.
Ouvrir dans l'éditeur HEFLO →Étape par étape
- Le Groupe (surligné, cadre arrondi en tirets) encercle les deux étapes documentaires.
- Il nomme la phase visuellement — rien ne change au flux du jeton.
- Si cette phase nécessite un jour une échéance partagée ou un gestionnaire d'erreurs, promouvez-la en sous-processus ; les groupes ne définissent pas de portée.
Différences
Groupe vs Sous-Processus intégré
Les deux dessinent une boîte autour d'éléments. Le sous-processus crée une véritable structure (portée, frontières, réduction/expansion). Le groupe est un surlignage en tirets sans sémantique — mais il peut franchir les Pools, ce qu'un sous-processus ne peut jamais faire.
FAQ
Un groupe peut-il franchir les Pools et les couloirs ?
Oui — le seul élément à allure de conteneur autorisé à le faire, précisément parce qu'il ne signifie rien pour l'exécution.
Comment un groupe est-il catégorisé ?
Via une CategoryValue (son étiquette), permettant à plusieurs groupes de partager une catégorie à travers les diagrammes.
