Subprocesso de Evento(Event Sub-Process)
Um subprocesso sem fluxos de entrada/saída, iniciado por um evento (mensagem, erro, timer…) que ocorre enquanto o escopo pai roda. Desenhado com borda pontilhada.
O Subprocesso de Evento (Event Sub-Process) é o guarda de plantão do escopo: dormente até o gatilho do seu evento de início ocorrer em qualquer ponto do escopo ao redor, e então executa — interrompendo o escopo (início de borda sólida) ou em paralelo a ele (início de borda tracejada).
Ele centraliza tratamentos transversais — erros, consultas, cancelamentos — que de outra forma encheriam o fluxo principal de eventos de borda.
Quando usar e evitar
Quando usar
Para tratar eventos que podem ocorrer a qualquer momento do escopo: consultas de status, pedidos de cancelamento, erros.
Para manter o caminho feliz limpo, concentrando o tratamento de exceções em um lugar visível.
Quando o mesmo gatilho deve ser tratado igual, independentemente de onde o escopo esteja.
Quando NÃO usar
Quando o gatilho diz respeito a uma atividade só — uma borda nela é mais precisa.
Para estrutura sequencial comum — subprocesso embutido.
Quando nenhum evento pode de fato alcançar o escopo — guarda morto.
Exemplo de negócio

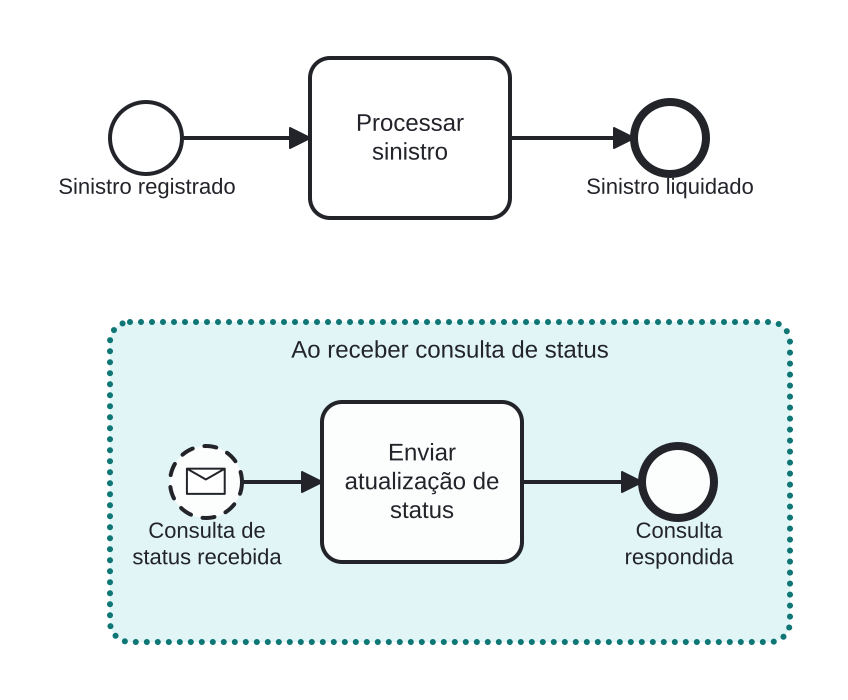

Tratador de plantão para consultas de status
Abra este exemplo no editor de processos da HEFLO e explore o diagrama por dentro.
Abrir no editor HEFLO →Passo a passo
- O fluxo principal do sinistro roda normalmente.
- O Subprocesso de Evento (destacado, borda pontilhada) fica à parte, sem fluxos o conectando.
- Sempre que uma consulta de status chega, seu início de mensagem não-interrompente dispara o tratador em paralelo — o trabalho do sinistro nem percebe.
Diferenças
Subprocesso de Evento vs. Evento de Borda
A borda guarda uma atividade; o subprocesso de evento guarda o escopo inteiro e carrega dentro seu próprio fluxo de tratamento. Políticas de escopo → subprocesso de evento; reações pontuais → borda.
FAQ
Quais eventos de início ele aceita?
Inícios tipados de captura: mensagem, timer, erro, escalação, condicional, sinal, compensação, múltiplo — cada um interrompente ou (exceto erro/compensação) não-interrompente.
Por que ele não tem fluxos de sequência com o resto?
Por definição — é ativado pelo evento de início, não por tokens chegando; vive ao lado do fluxo, não nele.
