Compuerta Inclusiva(Inclusive Gateway)
Activa CADA camino de salida cuya condición sea verdadera — uno, varios o todos — y, como unión, sincroniza únicamente los caminos que fueron activados. Rombo con un círculo.
La Compuerta Inclusiva (Inclusive Gateway) es la selección múltiple condicional: «notificar por correo electrónico si el cliente lo aceptó, por SMS si lo aceptó, por carta si la ley lo exige» — puede activarse cualquier combinación. Su unión es inteligente: espera exactamente a las ramas que recibieron tokens, no a todas las dibujadas.
Cuándo usar y evitar
Cuándo usar
Para condiciones independientes que puedan disparar cada una su propia acción de forma simultánea.
Activaciones tipo lista de verificación: aplicar cada tratamiento cuyo criterio se cumpla.
Con un flujo por defecto para garantizar al menos una activación.
Cuándo NO usar
Exactamente un camino → Exclusiva. Todos los caminos siempre → Paralela.
Cuando la lógica posterior no pueda manejar un conjunto variable de ramas activas.
En herramientas o motores con soporte poco fiable para la unión inclusiva — compruébelo antes de confiar en ella.
Ejemplo de negocio

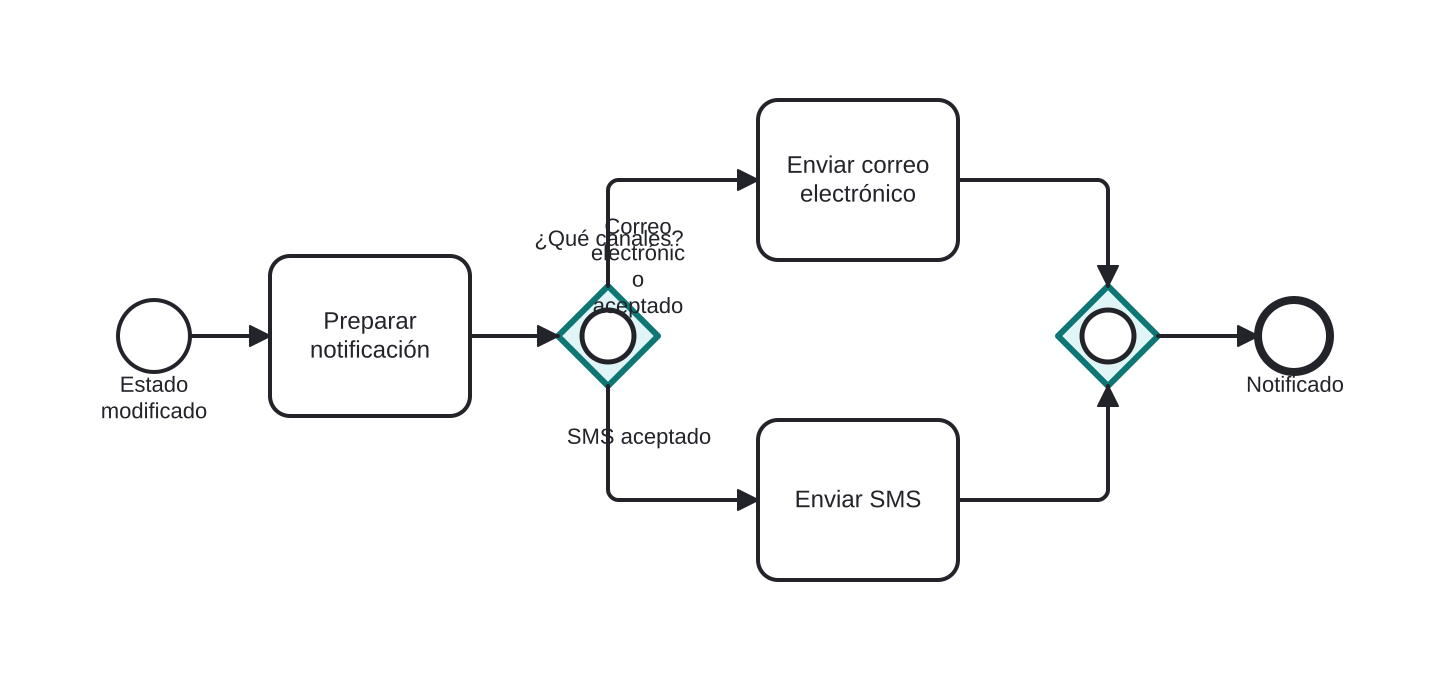

Notificar por cada canal aceptado
Abra este ejemplo en el editor de procesos de HEFLO y explore el diagrama por dentro.
Abrir en el editor HEFLO →Paso a paso
- La Compuerta Inclusiva (resaltada) evalúa ambas condiciones de forma independiente: ¿correo electrónico aceptado? ¿SMS aceptado?
- Ambas verdaderas → se ejecutan ambas ramas; solo una verdadera → únicamente esa.
- La unión inclusiva (resaltada) espera precisamente a las ramas que se activaron y luego continúa.
Diferencias
Unión inclusiva frente a unión paralela
La unión paralela espera tokens en *todos* los flujos de entrada. La unión inclusiva espera solo a los flujos que *realmente se activaron* aguas arriba — por eso se combina de forma segura con una división inclusiva, y por eso mezclar uniones entre tipos de compuertas rompe los modelos.
Preguntas frecuentes
¿Qué ocurre si ninguna condición es verdadera?
La misma trampa que en la exclusiva: modele un flujo por defecto, o el token muere en la compuerta.
¿Por qué se considera delicada la unión inclusiva?
Debe saber qué ramas todavía pueden entregar tokens — los motores implementan una lógica de alcanzabilidad nada trivial. Mantenga las secciones inclusivas simples y bien emparejadas.
