Grupo(Group)
Un marco redondeado de línea discontinua que agrupa visualmente elementos relacionados — a través de carriles e incluso de Pools — sin efecto alguno sobre la ejecución.
El Grupo (Group) traza un círculo categórico alrededor de cosas que van juntas conceptualmente — 'los pasos de gestión de documentos', 'la fase 1' — sin ninguna consecuencia estructural: sin alcance, sin límites para eventos, sin contexto de datos. A diferencia de los subprocesos, un grupo puede incluso abarcar varios Pools, ya que es pura anotación.
Cuándo usar y evitar
Cuándo usar
Para resaltar una fase o tema a lo largo del diagrama, en beneficio de los lectores.
Para marcar elementos que se analizan en conjunto en la documentación o en revisiones (p. ej., alcance de una auditoría).
Cuando la agrupación debe cruzar los límites de carril/Pool — nada más puede hacerlo.
Cuándo NO usar
Cuando el grupo debe comportarse como una unidad (límites, plazos, alcance) — eso es un Subproceso.
Como pseudoestructura que la ejecución debería respetar — los motores ignoran los grupos.
Cuando el color o la posición ya transmiten la agrupación con claridad.
Ejemplo de negocio

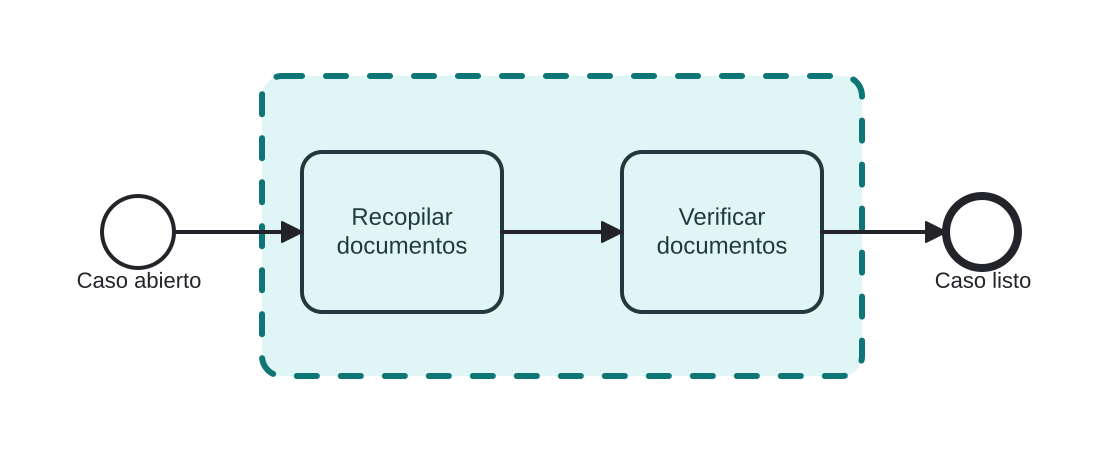

Enmarcar la fase de gestión de documentos
Abra este ejemplo en el editor de procesos de HEFLO y explore el diagrama por dentro.
Abrir en el editor HEFLO →Paso a paso
- El Grupo (resaltado, marco redondeado discontinuo) rodea los dos pasos documentales.
- Nombra la fase visualmente — nada cambia en el flujo del token.
- Si esta fase alguna vez necesita un plazo compartido o un manejador de errores, conviértala en un subproceso; los grupos no delimitan alcance.
Diferencias
Grupo vs. Subproceso incrustado
Ambos dibujan un recuadro alrededor de elementos. El subproceso crea una estructura real (alcance, límites, contracción/expansión). El grupo es un resalte discontinuo sin semántica — pero puede cruzar Pools, algo que un subproceso nunca puede hacer.
Preguntas frecuentes
¿Puede un grupo cruzar Pools y carriles?
Sí — es el único elemento con apariencia de contenedor autorizado a hacerlo, precisamente porque no significa nada para la ejecución.
¿Cómo se categoriza un grupo?
Mediante un CategoryValue (su etiqueta), lo que permite que varios grupos compartan una categoría a través de distintos diagramas.
