Lane (Raia)(Lane)
Uma subdivisão dentro de um Pool que organiza as atividades por papel, setor ou sistema. Fluxos de sequência cruzam raias livremente — raias atribuem responsabilidade, não fronteira de comunicação.
As Lanes (raias) respondem *quem faz o quê* dentro de um participante: o Atendente registra, o Gestor aprova. Cruzar a fronteira de uma raia é apenas uma passagem de responsabilidade — o token viaja por fluxos de sequência comuns, sem mensagens.
Raias podem se aninhar (sub-raias) para estruturas mais finas, embora aninhamento profundo prejudique rápido a legibilidade.
Quando usar e evitar
Quando usar
Para mostrar a responsabilidade por papel de cada atividade dentro de uma organização.
Para expor passagens de bastão — muitas vezes o primeiro lugar para caçar atrasos e retrabalho.
Quando 'quem faz' é pergunta de primeira classe do modelo.
Quando NÃO usar
Para participantes independentes trocando mensagens — Pools separados.
Quando a responsabilidade é uniforme ou irrelevante — diagramas sem raias são mais limpos.
Como mapa de arquitetura de sistemas — raias ordenam responsabilidade, não implantação.
Exemplo de negócio

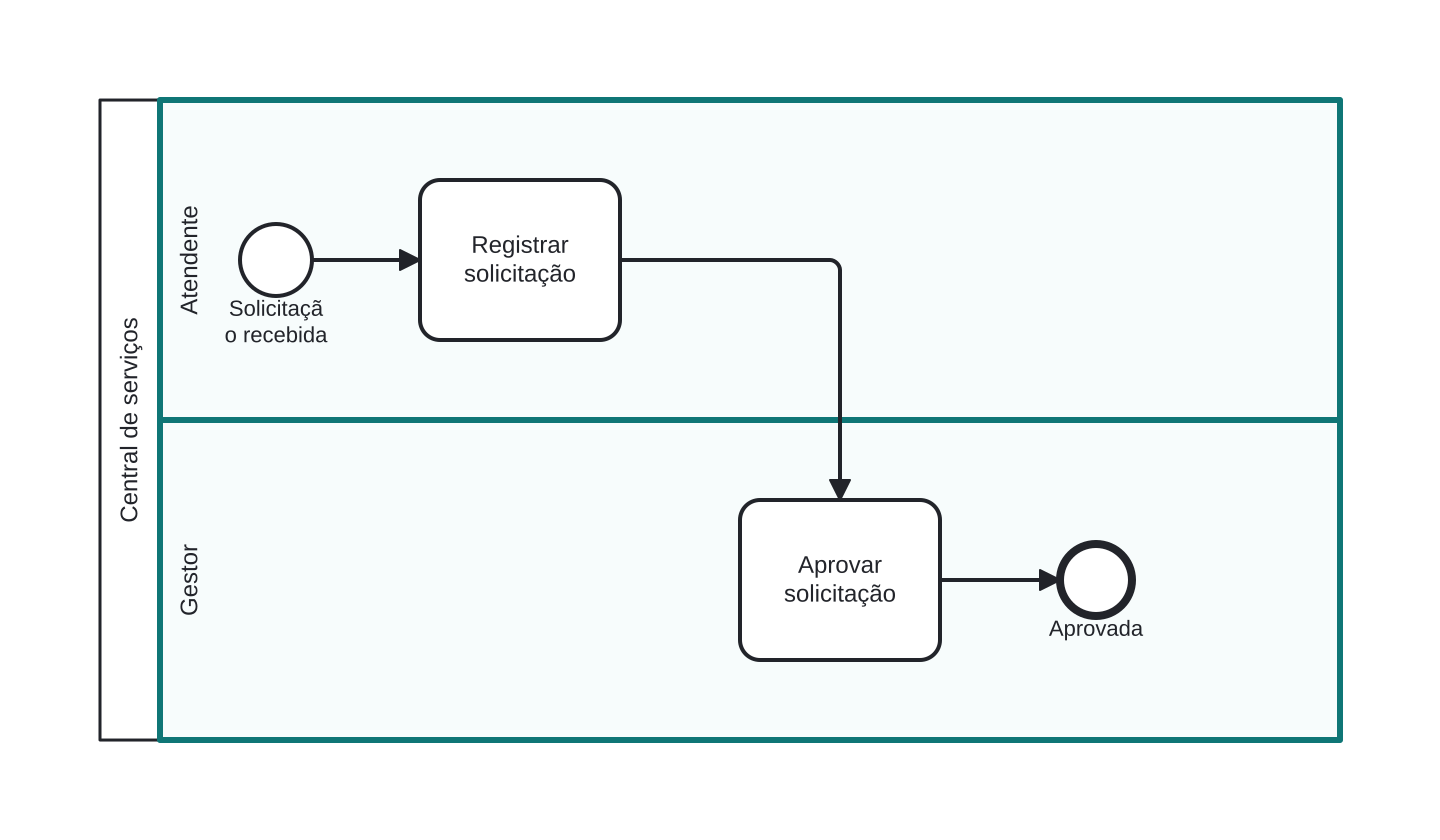

Raias de Atendente e Gestor em uma central de serviços
Abra este exemplo no editor de processos da HEFLO e explore o diagrama por dentro.
Abrir no editor HEFLO →Passo a passo
- O Pool da central se divide em duas Lanes (destacadas): Atendente e Gestor.
- Registrar solicitação fica na raia do Atendente; o fluxo então cruza — um fluxo de sequência comum — para a raia do Gestor em Aprovar solicitação.
- O cruzamento de raia *é* a passagem de bastão; nenhuma mensagem é necessária dentro do mesmo Pool.
Diferenças
Diferença entre Lane e Pool
Cruzar uma raia é passagem de responsabilidade em fluxo de sequência comum. Cruzar um Pool é comunicação entre participantes, exigindo fluxos de mensagem. Mesma organização → raias; organizações/sistemas distintos → Pools.
FAQ
Raias afetam a semântica de execução?
Não na especificação — são anotação organizacional. Motores costumam mapear raias para papéis de atribuição, mas isso é convenção de implementação.
Uma raia pode conter outra raia?
Sim, raias aninhadas são permitidas (ex.: diretoria → equipes). Mantenha o aninhamento raso pela legibilidade.
