Gateway Exclusivo(Exclusive Gateway)
Um ponto de decisão que direciona o fluxo por exatamente um entre vários caminhos, com base na avaliação de condições. É o desvio “ou-exclusivo” (XOR) do BPMN.
O Gateway Exclusivo (Exclusive Gateway), representado por um losango — opcionalmente com um “X” interno —, escolhe um único caminho de saída. As condições dos fluxos de saída são avaliadas na ordem definida; o primeiro que for verdadeiro recebe o token.
É obrigatório prever um fluxo padrão (default flow), marcado com uma pequena barra, para o caso de nenhuma condição ser satisfeita — assim o token nunca fica preso.
Quando usar e evitar
Quando usar
Quando o processo deve seguir apenas um entre caminhos mutuamente exclusivos (ex.: Aprovado? → sim/não).
Para reconvergir caminhos alternativos que não executam em paralelo (merge exclusivo).
Quando a decisão é baseada em dados já disponíveis no processo.
Quando NÃO usar
Quando vários caminhos podem/devem seguir ao mesmo tempo — use Gateway Paralelo (AND) ou Inclusivo (OR).
Quando a escolha depende de um evento externo (mensagem, timer) e não de dados — use Gateway Baseado em Eventos.
Como ponto de sincronização de caminhos paralelos — um merge exclusivo não espera todos os ramos; ele deixa passar cada token que chega.
Exemplo de negócio
Decisão de crédito por valor
Abra este exemplo no editor de processos da HEFLO e explore o diagrama por dentro.
Abrir no editor HEFLO →Passo a passo

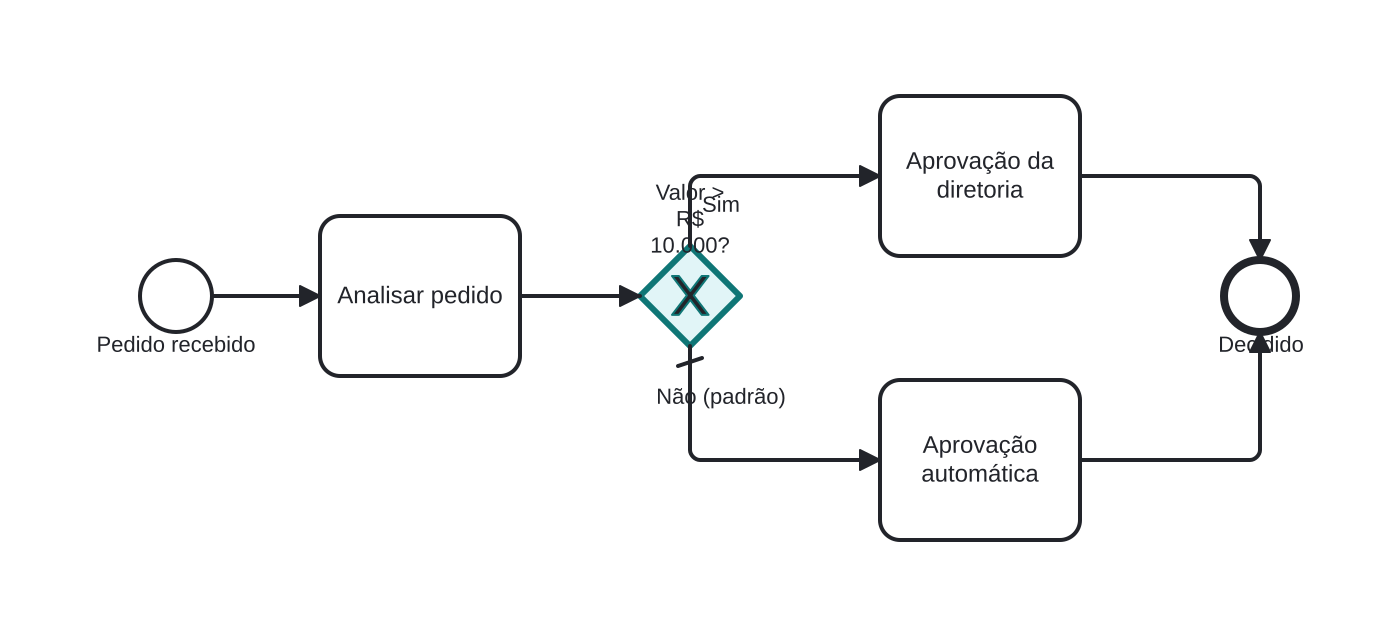

- Após Analisar pedido, o token chega ao Gateway Exclusivo “Valor > R$ 10.000?” (destacado).
- Se a condição for verdadeira, segue para Aprovação da diretoria.
- Caso contrário, o fluxo padrão segue para Aprovação automática.
- Somente um dos caminhos é tomado — nunca os dois.
A barra no fluxo inferior indica o caminho padrão, tomado quando a condição do gateway não é satisfeita.
Diferenças
Diferença entre Gateway Exclusivo e Gateway Baseado em Eventos
O Exclusivo decide com base em dados (condições avaliadas imediatamente). O Baseado em Eventos (Event-Based) decide com base em qual evento ocorre primeiro (mensagem, timer, sinal) — o processo espera até que um deles aconteça. Use Exclusivo para decisões internas; Baseado em Eventos para “corridas” entre estímulos externos.
Diferença entre Gateway Exclusivo e Inclusivo
O Exclusivo (XOR) toma exatamente um caminho. O Inclusivo (OR) pode tomar um, vários ou todos os caminhos cujas condições sejam verdadeiras — e, no merge, sincroniza apenas os ramos que foram efetivamente ativados.
FAQ
O que acontece se nenhuma condição do Gateway Exclusivo for verdadeira?
Se houver um fluxo padrão (default), o token segue por ele. Se não houver, o modelo está incorreto e o token pode ficar preso — por isso sempre defina um fluxo padrão.
O Gateway Exclusivo pode juntar caminhos (merge)?
Sim. Usado como junção, ele repassa cada token que chega, sem sincronizar. Não confunda com o Gateway Paralelo, que espera todos os ramos antes de prosseguir.
