Grupo(Group)
Uma moldura tracejada de cantos arredondados que agrupa visualmente elementos relacionados — atravessando raias e até Pools — sem nenhum efeito na execução.
O Grupo (Group) desenha um círculo categórico em volta do que pertence junto conceitualmente — 'os passos de documentação', 'fase 1' — com zero consequência estrutural: sem escopo, sem borda para eventos, sem contexto de dados. Ao contrário dos subprocessos, um grupo pode até atravessar múltiplos Pools, por ser pura anotação.
Quando usar e evitar
Quando usar
Para destacar uma fase ou tema ao longo do diagrama para os leitores.
Para marcar elementos discutidos juntos em documentação ou revisões (ex.: escopo de auditoria).
Quando o agrupamento precisa cruzar fronteiras de raia/Pool — nada mais consegue.
Quando NÃO usar
Quando o grupo deve se comportar como unidade (bordas, prazos, escopo) — isso é um Subprocesso.
Como pseudo-estrutura que a execução deveria honrar — motores ignoram grupos.
Quando cor/posição já transmitem o agrupamento com clareza.
Exemplo de negócio

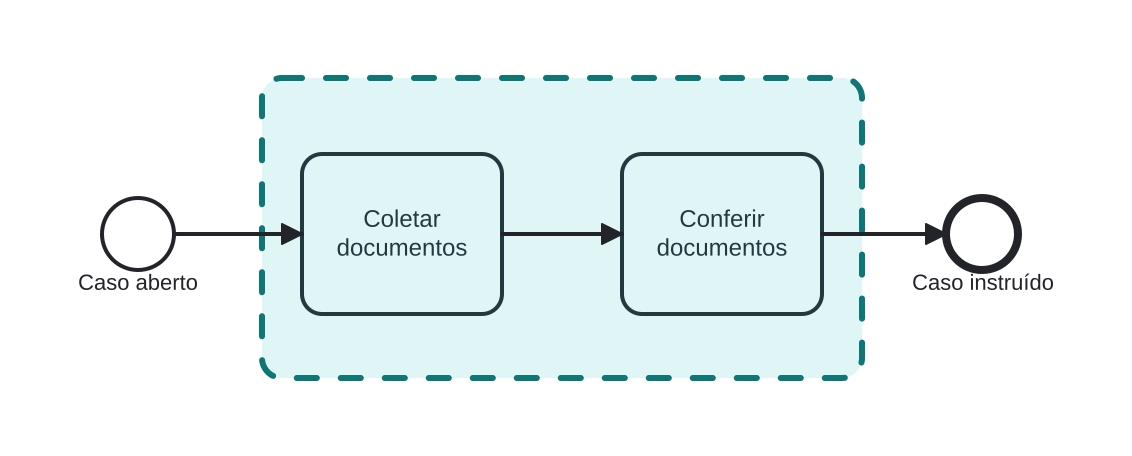

Emoldurando a fase de documentação
Abra este exemplo no editor de processos da HEFLO e explore o diagrama por dentro.
Abrir no editor HEFLO →Passo a passo
- O Grupo (destacado, moldura tracejada arredondada) circunda os dois passos de documentos.
- Ele nomeia a fase visualmente — nada muda no fluxo dos tokens.
- Se essa fase um dia precisar de prazo compartilhado ou tratador de erro, promova-a a subprocesso; grupos não criam escopo.
Diferenças
Diferença entre Grupo e Subprocesso Embutido
Ambos desenham uma caixa em volta de elementos. O subprocesso cria estrutura real (escopo, bordas, colapsar/expandir). O grupo é um destaque tracejado sem semântica — mas pode cruzar Pools, o que um subprocesso jamais pode.
FAQ
Um grupo pode cruzar Pools e raias?
Sim — é o único elemento com cara de contêiner autorizado a isso, justamente porque nada significa para a execução.
Como um grupo é categorizado?
Via CategoryValue (seu rótulo), permitindo que vários grupos compartilhem uma categoria entre diagramas.
