Notação BPMN: Guia Completo para Modelagem Eficaz de Processo de Negócio

Peter Carter
Notação BPMN: Guia Completo para Modelagem Eficaz de Processo de Negócio

Você já tentou explicar um processo de negócio apenas para descobrir que nenhuma pessoa o imagina da mesma forma?

Sem uma linguagem clara e padronizada, a documentação de processos se torna confusa, a colaboração se rompe e as iniciativas de automação param antes mesmo de começarem.

É aí que entra a Notação BPMN (Business Process Model and Notation).

A Notação BPMN fornece um plano visual para processos de negócio que todos — desde funcionários da linha de frente até executivos de alto escalão — podem entender. Ela traduz fluxos de trabalho complexos em diagramas padronizados que são intuitivos, precisos e prontos para automação.

Mais do que apenas símbolos e setas, a Notação BPMN traz clareza, consistência e estrutura para a forma como as organizações projetam, otimizam e executam seus processos.

🎯 O Que Você Aprenderá Neste Guia de Notação BPMN

Ao final deste guia, você terá uma compreensão clara de como o BPMN pode ajudá-lo a modelar, melhorar e automatizar processos de negócio.

✅ Por que o BPMN é essencial na gestão de processos de negócio
✅ Os elementos principais do BPMN e como aplicá-los efetivamente
Exemplos de diagramas do mundo real que dão vida aos conceitos
✅ Como começar a modelar seus próprios processos usando pools, raias, tarefas, gateways e eventos
✅ Acesso a um tutorial em vídeo passo a passo e a um FAQ estendido para um aprendizado mais profundo


Por que Usar a Notação BPMN na Gestão de Processos de Negócio

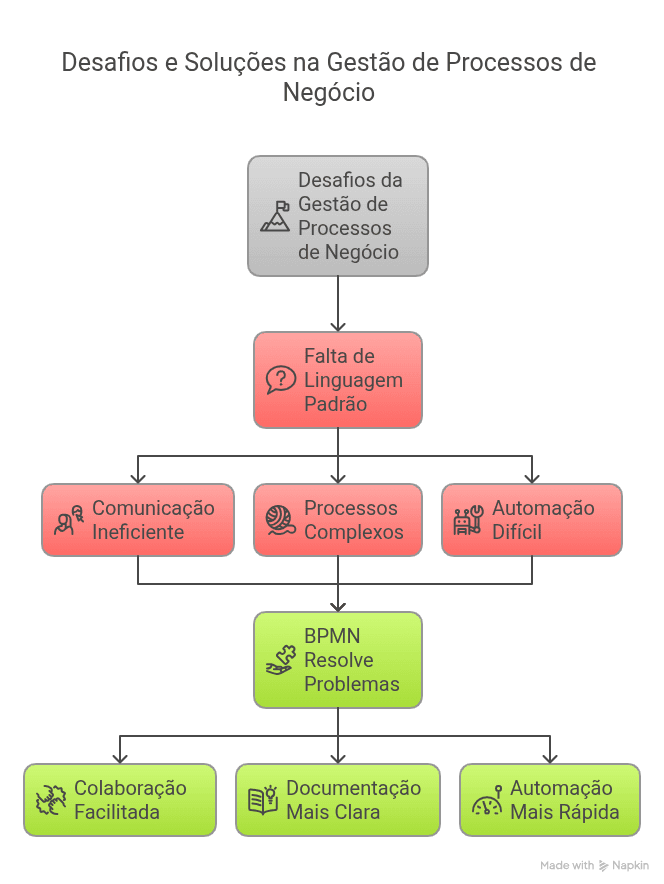

Gerenciar processos de negócio sem uma notação padronizada frequentemente leva a desalinhamentos, ineficiências e projetos de automação fracassados.

O BPMN resolve esses problemas ao fornecer uma maneira visual, padronizada e prática de representar fluxos de trabalho.

Você já tentou explicar um processo de negócio apenas para descobrir que nenhuma pessoa o imagina da mesma forma? Sem uma linguagem clara e padronizada, a documentação de processos se torna confusa, a colaboração se rompe e as iniciativas de automação param antes mesmo de começarem. É aí que entra a Notação BPMN (Business Process Model and Notation). A Notação BPMN fornece um plano visual para processos de negócio que todos — desde funcionários da linha de frente até executivos de alto escalão — podem entender. Ela traduz fluxos de trabalho complexos em diagramas padronizados que são intuitivos, precisos e prontos para automação. Mais do que apenas símbolos e setas, a Notação BPMN traz clareza, consistência e estrutura para a forma como as organizações projetam, otimizam e executam seus processos. 🎯 O Que Você Aprenderá Neste Guia de Notação BPMN Ao final deste guia, você terá uma compreensão clara de como o BPMN pode ajudá-lo a modelar, melhorar e automatizar processos de negócio. ✅ Por que o BPMN é essencial na gestão de processos de negócio ✅ Os elementos principais do BPMN e como aplicá-los efetivamente ✅ Exemplos de diagramas do mundo real que dão vida aos conceitos ✅ Como começar a modelar seus próprios processos usando pools, raias, tarefas, gateways e eventos ✅ Acesso a um tutorial em vídeo passo a passo e a um FAQ estendido para um aprendizado mais profundo---   Por que Usar a Notação BPMN na Gestão de Processos de Negócio

Ao adotar a Notação BPMN, as empresas experimentam:

  • Melhor colaboração entre departamentos
  • Documentação mais clara e fácil de manter
  • Automação de fluxos de trabalho mais rápida e confiável

O que é a Notação BPMN

Object Management Group (OMG)

Notação BPMN é um padrão reconhecido globalmente desenvolvido pelo Object Management Group (OMG) para representar visualmente processos de negócio.

Ela permite que as organizações modelem fluxos de trabalho complexos de uma forma que seja intuitiva para os usuários de negócios, mas precisa o suficiente para a implementação técnica.

O objetivo é simples: tornar os processos de negócio compreensíveis para todos os envolvidos—gerentes de negócios, analistas, desenvolvedores e usuários finais.


Elementos Centrais do BPMN Explicados para Iniciantes

Compreender o BPMN começa com o domínio de seus elementos centrais. Cada símbolo tem um propósito específico, ajudando você a construir modelos de processo claros e lógicos.

Eventos

Os eventos são o coração de qualquer diagrama BPMN. Eles representam coisas que acontecem—um gatilho, um atraso, uma mensagem ou até mesmo um sinal que redireciona o processo.

Dependendo de quando e como ocorrem, os eventos podem iniciar um processo, interromper um fluxo ou marcar sua conclusão.

Eles são visualmente representados por círculos e são categorizados como:

  • Eventos de Início (borda fina única),
  • Eventos Intermediários (borda fina dupla),
  • Eventos de Fim (borda grossa).

Eventos de Início Mais Comuns

SímboloTipo de Evento de InícioDescriçãoCaso de Uso Típico
Simple Start Event Evento de Início SimplesUse um evento de início genérico quando o processo é iniciado manualmente ou quando não há necessidade de representar um gatilho específico.Cliente envia uma solicitação.
Timer Start Event Evento de Início por TemporizadorO processo começa em um horário ou ciclo específico.Processo em lote diário à meia-noite.
Conditional Start EventEvento de Início CondicionalAcionado quando uma condição se torna verdadeira.Nível de estoque cai abaixo do limite.
Signal Start Event Evento de Início por SinalAcionado por um sinal de transmissão.Alerta em todo o sistema inicia uma resposta.
Message Start Event Evento de Início por MensagemO processo começa quando uma mensagem é recebida.Cliente envia uma consulta.
Multiple Start Event Evento de Início MúltiploVários gatilhos são possíveis.Evento de mensagem ou temporizador aciona o processo.
Parallel Start Event Evento de Início ParaleloVários eventos devem ocorrer para iniciar o processo.Evento de mensagem e temporizador acionam o processo.

Eventos Intermediários Mais Comuns

SímboloTipo de Evento IntermediárioDescriçãoCaso de Uso Típico
Intermediate Message Event Evento Intermediário GenéricoUm evento de espaço reservado sem gatilho ou resultado específico. Usado para diagramas de rascunho ou fluxos conceituais.Representa um evento sem comportamento definido—útil nas fases iniciais de modelagem.
Intermediate Message Event MensagemAguardar ou enviar uma mensagem.Aguardar confirmação de pagamento.
Timer Intermediate Event TemporizadorAtrasar o fluxo até um horário ou ciclo específico.Aguardar 24 horas antes de enviar um lembrete.
Intermediate Signal Event SinalReagir a ou lançar um sinal de transmissão.Pausar até que um alerta global seja acionado.
Intermediate Conditional Event CondicionalProsseguir apenas se uma condição for atendida.Continuar apenas se a verificação de crédito for aprovada.
Link Intermediate Event LinkPular entre duas partes do mesmo processo.Reutilizar caminhos comuns em diagramas grandes.
Multiple Intermediate Event MúltiploAguardar um de vários eventos definidos.Aguardar mensagem OU temporizador.
Parallel Intermediate Event Múltiplo ParaleloAguardar que todos os eventos definidos aconteçam.Continuar apenas após todas as aprovações serem recebidas.

Eventos de Fim Mais Comuns

SímboloTipo de Evento de FimDescriçãoCaso de Uso Típico
Message End Event Evento de Fim NenhumIndica o fim de um processo sem qualquer resultado ou ação específica.Usado quando nenhuma mensagem, erro ou sinal é necessário—apenas um fim simples.
Message End Event Evento de Fim por MensagemEnviar uma mensagem ao concluir.Notificar o cliente quando o pedido for enviado.
Signal End Event Evento de Fim por SinalTransmitir um sinal ao concluir.Notificar múltiplos processos da conclusão.
End Event Evento de Fim de TerminaçãoEncerra imediatamente todo o processo, terminando todos os caminhos ativos (tokens).Cancelar completamente o fluxo de pedido.

Atividades

As atividades definem as ações realizadas durante um processo de negócio—seja uma tarefa simples, um subprocesso reutilizável ou um grupo de etapas coordenadas.

Elas são categorizadas em quatro tipos principais:

🔹 Tarefa

Uma Tarefa é a unidade de trabalho mais básica no BPMN. Representa uma ação que é realizada dentro de um processo e não pode ser dividida ainda mais no modelo atual.

Tipos Comuns de Tarefas no BPMN
SímboloTipo de TarefaDescriçãoCaso de Uso Típico
None Task Tarefa NenhumaUma tarefa genérica sem comportamento definido. Usada quando nenhum tipo de tarefa específico se aplica.Espaço reservado para modelagem inicial ou etapas não automatizadas.
User Task Tarefa de UsuárioExecutada manualmente por uma pessoa através de uma interface de sistema.Aprovar uma solicitação.
Service Task Tarefa de ServiçoExecutada automaticamente por um sistema ou serviço.Enviar e-mail de fatura.
Script Task Tarefa de ScriptExecuta um script predefinido (por exemplo, JavaScript).Calcular total automaticamente.
Receive Task Tarefa de RecebimentoAguarda a chegada de uma mensagem.Receber confirmação.
Send Task Tarefa de EnvioEnvia uma mensagem para outro participante.Notificar serviço externo.
Manual Task Tarefa ManualExecutada sem assistência do sistema.Entregar fisicamente um pacote.
Business Rule Task Tarefa de Regra de NegócioExecuta uma regra de decisão definida em um motor de regras.Avaliar pontuação de crédito.
📝
Use tipos de tarefas específicos para esclarecer automação, interação ou tempo.

🔹 Subprocesso

Um Subprocesso é uma coleção de tarefas agrupadas como uma única atividade. Ele ajuda a estruturar processos complexos e melhorar a legibilidade.

  • Pode ser expandido (detalhes mostrados dentro do processo) ou colapsado (mostrado como um único elemento).
  • Pode ser reutilizável ou incorporado.

🔹 Atividade de Chamada

Uma Atividade de Chamada invoca um processo ou subprocesso reutilizável separado. Permite a modularização e reutilização em vários diagramas.

  • Frequentemente usada para padronizar etapas como “Validar Identidade do Cliente” ou “Enviar Notificação”.

🔹 Transação

Uma Transação é um tipo especial de subprocesso em que todas as tarefas devem ser bem-sucedidas ou o processo é revertido.

  • Usada em processos financeiros ou sensíveis a dados que requerem atomicidade.

📘 Quer se aprofundar em Subprocessos e Atividades de Chamada?
👉 Leia nosso guia completo: Subprocessos BPMN – Entenda e Organize Seus Diagramas

BPMN em Ação: Combinando Tarefas e Eventos em um Processo de Exemplo

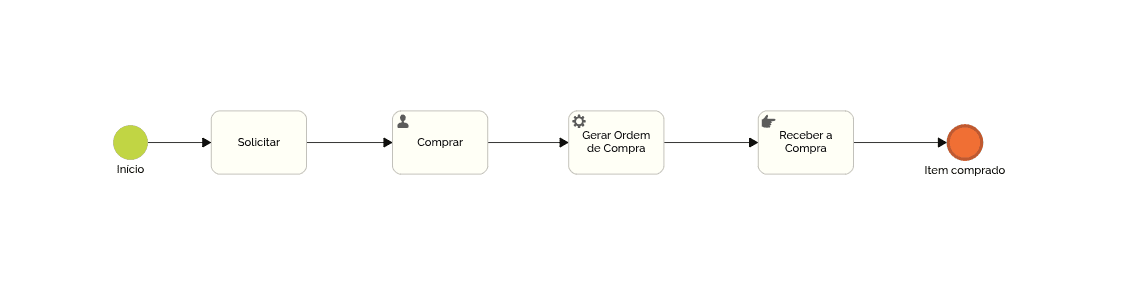

O diagrama abaixo ilustra um fluxo de compra simples que demonstra como diferentes tipos de tarefas BPMN são usados juntamente com eventos de início e fim para descrever um processo de negócio completo:

BPMN em Ação: Combinando Tarefas e Eventos em um Processo de Exemplo

🔎 Descrição do Processo

  1. Evento de Início
    O processo começa com um evento de início nenhum — indicando início manual ou indefinido.
  2. Solicitar (Tarefa)
    Uma tarefa genérica representando a ação inicial de solicitar o item ou serviço.
  3. Comprar (Tarefa de Usuário)
    Esta tarefa é marcada com o ícone de usuário, significando que é executada manualmente por uma pessoa usando um sistema de informação, como um comprador ou assistente de compras.
  4. Gerar Ordem de Compra (Tarefa de Serviço)
    O ícone de engrenagem indica uma tarefa de serviço — tipicamente uma ação automatizada do sistema, como gerar um pedido digital em um ERP ou plataforma de compras.
  5. Receber a Compra (Tarefa de Recebimento)
    Esta tarefa usa o ícone de mão, denotando uma tarefa de recebimento. Aguarda uma entrega ou mensagem externa antes de prosseguir — por exemplo, a chegada de mercadorias de um fornecedor.
  6. Evento de Fim
    O processo termina com um evento de fim simples, sinalizando que nenhuma mensagem, sinal ou erro específico precisa ser acionado — o item foi comprado com sucesso.
🧭
A seguir:
Em breve, você aprenderá como atribuir tarefas a diferentes participantes no processo — como o solicitante, departamento de compras e armazém — usando pools e raias no BPMN.

Gateways

Gateways controlam a divergência e convergência dos fluxos de sequência, orientando como um processo se ramifica ou se une com base em condições, decisões ou eventos.

A tabela abaixo apresenta os tipos de gateways BPMN mais comumente usados e como cada um influencia a direção ou sincronização do fluxo do processo.

SímboloTipo de GatewayDescriçãoCaso de Uso Típico
Exclusive Gateway (XOR) Gateway Exclusivo (XOR)Apenas um caminho é seguido com base em uma decisão.Aprovar ou rejeitar solicitação de empréstimo.
Inclusive Gateway (OR) Gateway Inclusivo (OR)Um ou mais caminhos podem ser seguidos.Aprovar uma ou várias opções de serviço.
Parallel Gateway (AND) Gateway Paralelo (AND)Todos os caminhos são seguidos simultaneamente.Enviar fatura e preparar envio simultaneamente.
Event-Based Gateway Gateway Baseado em EventoO caminho depende de qual evento ocorre primeiro.Prosseguir com base na resposta do cliente ou no tempo limite.
Exemplo de um Gateway Exclusivo

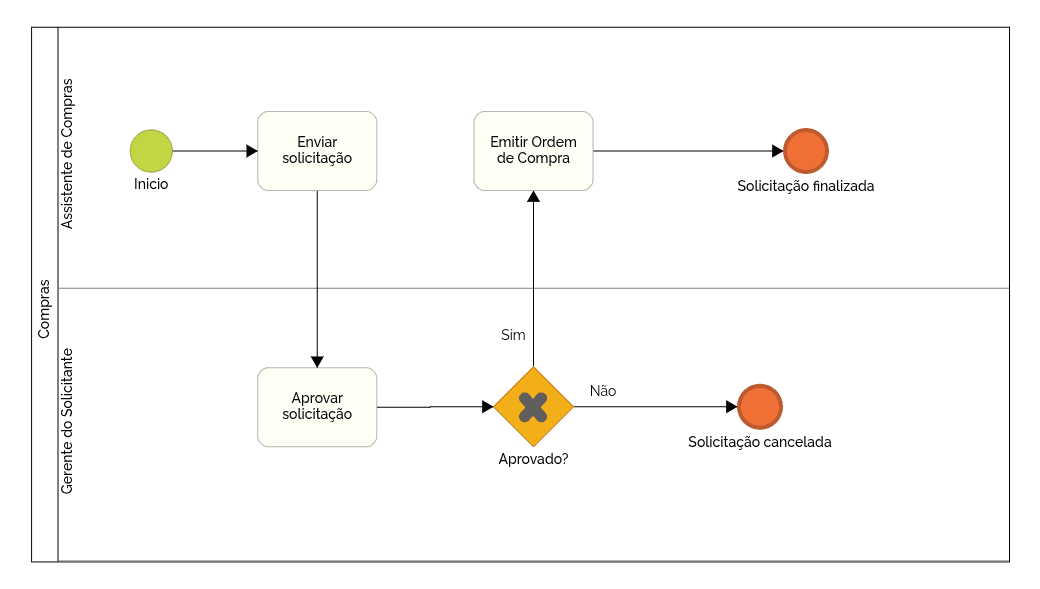

O diagrama abaixo ilustra um processo de aprovação de solicitação de compra que usa um gateway exclusivo para controlar o fluxo com base no resultado de uma decisão:

Exemplo de um Gateway Exclusivo

🔄 Comportamento do Gateway Explicado

  1. Enviar solicitação
    O processo começa quando o Assistente de Compras envia uma solicitação de compra.
  2. Aprovar a solicitação
    A solicitação é avaliada pelo Gerente do Solicitante, que toma uma decisão de aprovação.
  3. Gateway Exclusivo – “Aprovado?”
    Este é um gateway exclusivo (XOR), que direciona o processo com base no resultado de uma decisão.✅ Apenas um dos caminhos é seguido — nunca ambos.
    • Se a solicitação for aprovada, o fluxo continua para “Emitir Ordem de Compra”.
    • Se a solicitação não for aprovada, o processo segue o caminho alternativo para “Solicitação cancelada”.
  4. Conclusão do Processo
    Dependendo do resultado, o processo termina com o pedido feito ou a solicitação rejeitada.

Resumo:
Use gateways exclusivos quando o processo deve seguir apenas um caminho com base em uma decisão ou condição.
É ideal para aprovações, validações ou decisões sim/não onde os resultados são mutuamente exclusivos.

Exemplo de um Gateway Paralelo

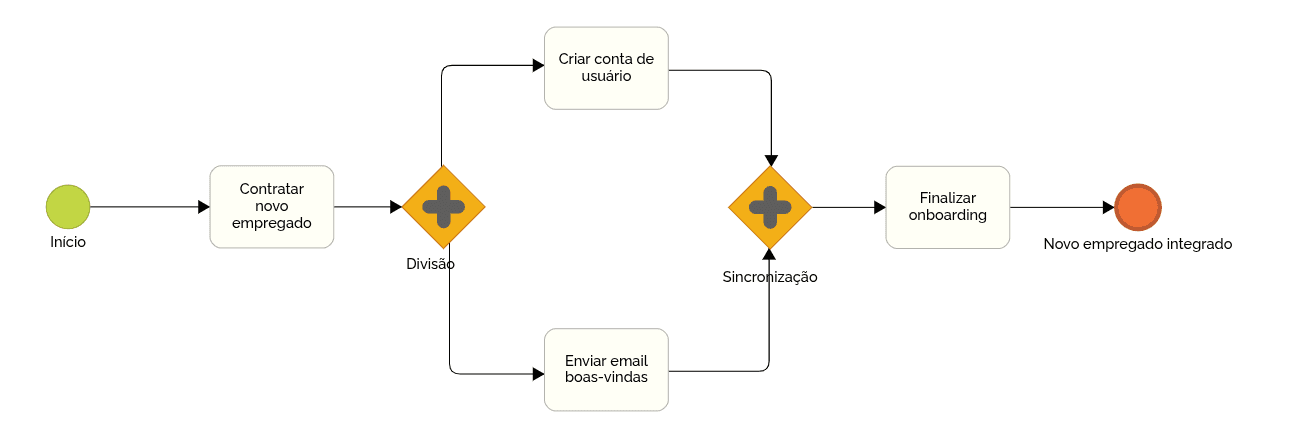

Abaixo está um diagrama BPMN que ilustra como gateways paralelos controlam o fluxo de tarefas simultâneas em um processo de integração:

Exemplo de um Gateway Paralelo

🔄 Comportamento do Gateway Explicado

  1. Contratar novo funcionário
    Após esta tarefa, o processo atinge o primeiro gateway paralelo (Divisão), que aciona ambas as tarefas seguintes simultaneamente.
  2. Gateway de Divisão Paralela
    Este gateway lança dois ramos em paralelo:
    • Criar conta de usuário
    • Enviar e-mail de boas-vindas
      Ambas as ações são realizadas de forma independente e simultânea.
  3. Gateway de Junção Paralela (Sincronização)
    Uma vez que ambas as tarefas paralelas são concluídas, elas convergem no segundo gateway paralelo (Sincronização).
    O processo só continua quando ambos os ramos são concluídos—este é o comportamento de sincronização dos gateways paralelos.
  4. Finalizar onboarding → Novo funcionário integrado
    A tarefa final conclui o processo após a coordenação bem-sucedida dos caminhos paralelos.

Resumo:
Use gateways paralelos para dividir o fluxo em tarefas simultâneas e depois sincronizá-las.
Nenhuma condição é avaliada—todos os caminhos são executados e devem ser concluídos antes de continuar.

📘 Quer explorar todos os tipos de gateways BPMN em mais detalhes?
👉 Leia nosso guia completo sobre Gateways BPMN


Objetos de Dados e Artefatos

Objetos de dados, armazenamentos de dados e artefatos fornecem informações adicionais sobre os dados sendo usados ou produzidos e ajudam a documentar o processo sem afetar o fluxo em si.

SímboloElementoDescriçãoCaso de Uso Típico
Data Object Objeto de DadosInformação usada ou produzida.Fatura gerada após aprovação do pedido.
Data Store Armazenamento de DadosArmazenamento persistente.Banco de dados de clientes.
Annotation AnotaçãoExplicação adicional.Condições especiais anexadas a uma tarefa.

🗂️ Artefatos BPMN em Ação: Melhorando a Clareza do Processo

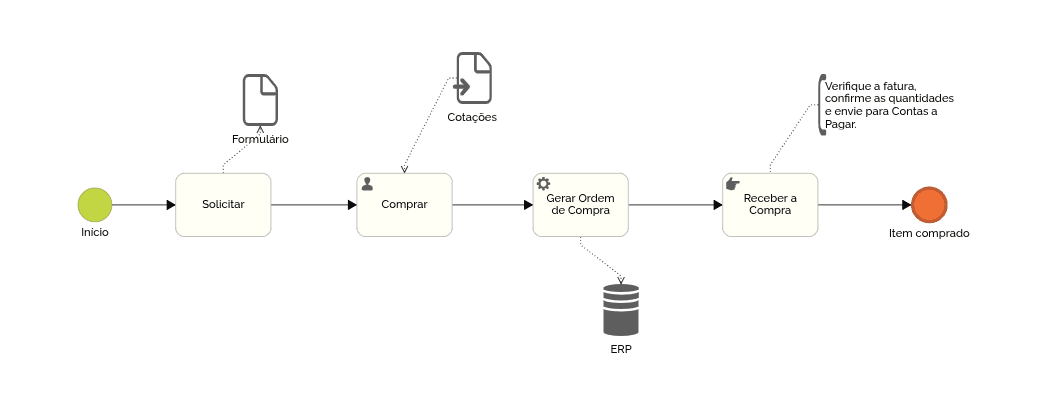

Nesta versão atualizada do processo de compra, introduzimos artefatos BPMN para enriquecer o modelo com informações de apoio, documentos e interações do sistema — sem alterar o fluxo do processo em si.

Artefatos BPMN em Ação: Melhorando a Clareza do Processo

📎 Como os Artefatos São Usados Neste Processo

  1. Objeto de Dados – “Formulário”
    Conectado à tarefa “Solicitatar”, representa um documento ou entrada necessária para iniciar a solicitação — provavelmente um formulário de requisição preenchido pelo solicitante.
  2. Objeto de Dados – “Cotações”
    Anexado à tarefa de usuário “Comprar”, este objeto de dados mostra que a atividade depende ou gera cotações de fornecedores, frequentemente necessárias para comparação de preços antes de prosseguir.
  3. Armazenamento de Dados – “ERP”
    Vinculado a “Gerar Ordem de Compra”, este artefato representa um sistema de armazenamento persistente. A tarefa provavelmente cria ou atualiza dados em um sistema ERP (por exemplo, SAP, Oracle) — mostrando integração de sistema sem sobrecarregar o fluxo.
  4. Anotação de Texto
    Uma linha pontilhada conecta a tarefa “Receber a Compra” a uma nota:
    “Verifique a fatura, confirme as quantidades e envie para Contas a Pagar.”
    Esta anotação oferece contexto extra para a tarefa — útil para instruções, políticas ou lembretes internos que não fazem parte da lógica do processo em si.

Objetos de Conexão

Objetos de conexão definem como os elementos em um diagrama BPMN se relacionam entre si. Eles ligam atividades, eventos e gateways, mostrando tanto a sequência de ações quanto a comunicação entre diferentes participantes no processo.

São essenciais para ilustrar o fluxo de controle e a troca de informações entre pools e raias.

SímboloObjeto de ConexãoDescriçãoCaso de Uso Típico
Sequence FlowFluxo de SequênciaOrdem de execução.Ligar "Receber Pedido" a "Validar Pagamento".
Message Flow Fluxo de MensagemComunicação entre pools.Enviar e-mail de confirmação do RH para TI.
Message Flow AssociaçãoLigar artefatos a elementos de fluxo.Anexar documentação a uma tarefa.

Pools e Raias

Pools representam os principais participantes em um processo—como organizações inteiras, unidades de negócio ou entidades externas.

Dentro de cada pool, raias dividem responsabilidades entre papéis, equipes ou departamentos específicos.

Juntos, pools e raias estruturam a colaboração e responsabilidade em um diagrama BPMN, tornando claro quem faz o quê e como diferentes participantes interagem ao longo do processo.

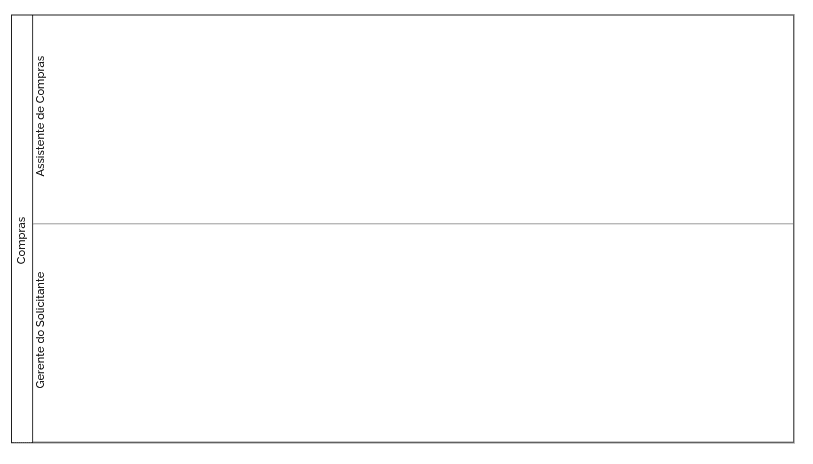

A imagem abaixo ilustra a estrutura fundamental de um pool BPMN dividido em raias — antes de qualquer etapa do processo ser adicionada:

BPMN Pools e Raias

🔍 Como Ler Este Diagrama

  • Pool: "Compras"
    O contêiner retangular inteiro representa um pool — neste caso, o departamento de Compras. Um pool define os limites de um participante no processo, como uma organização, departamento ou entidade externa.
  • Raias: "Assistente de Compras" e "Gerente do Solicitante"
    Dentro do pool, vemos duas seções horizontais chamadas raias. Cada raia representa um papel ou equipe responsável por executar tarefas específicas dentro do processo.
    Esta estrutura define claramente quem é responsável por quê no fluxo de trabalho:
    • O Assistente de Compras realiza ações como enviar ou processar solicitações.
    • O Gerente do Solicitante é provavelmente responsável por revisar e aprová-las.

📘 Quer explorar todos os tipos de pools e raias BPMN em mais detalhes?
👉 Leia nosso guia completo sobre Pools e Raias BPMN


🚀 Como Começar a Modelar com BPMN

1. Escolha um Processo Simples e Real

Comece com algo gerenciável, como processar uma fatura ou gerenciar um pedido de licença.

💡
Dica: Escolha um processo de ponta a ponta com gatilhos e resultados claros.

2. Identifique os Componentes Principais

Liste quem está envolvido, quais ações eles realizam e onde ocorrem as decisões.

💡
Dica: Esboce seu processo antes de usar uma ferramenta BPMN.

3. Crie o Diagrama Básico

Use Pools, Lanes, Eventos de Início, Tarefas, Gateways e Fluxos.

Siga este método:

  • Defina o escopo e os participantes
  • Insira o Evento de Início
  • Adicione Atividades
  • Insira Gateways para decisões
  • Conecte com Fluxos de Sequência

🎥 Assista: Como Criar Seu Primeiro Diagrama BPMN

Compreender BPMN se torna muito mais fácil quando você o vê em ação.
Assista ao nosso tutorial passo a passo mostrando como criar um processo de serviço para entrega usando pools, lanes, eventos, tarefas, fluxos de sequência e gateways.

Neste vídeo, você descobrirá:

  • Como criar pools, lanes, eventos, tarefas, fluxos e gateways
  • Como aplicar as melhores práticas de BPMN para clareza e layout
  • Como modelar a colaboração entre participantes
  • Erros comuns a evitar ao começar

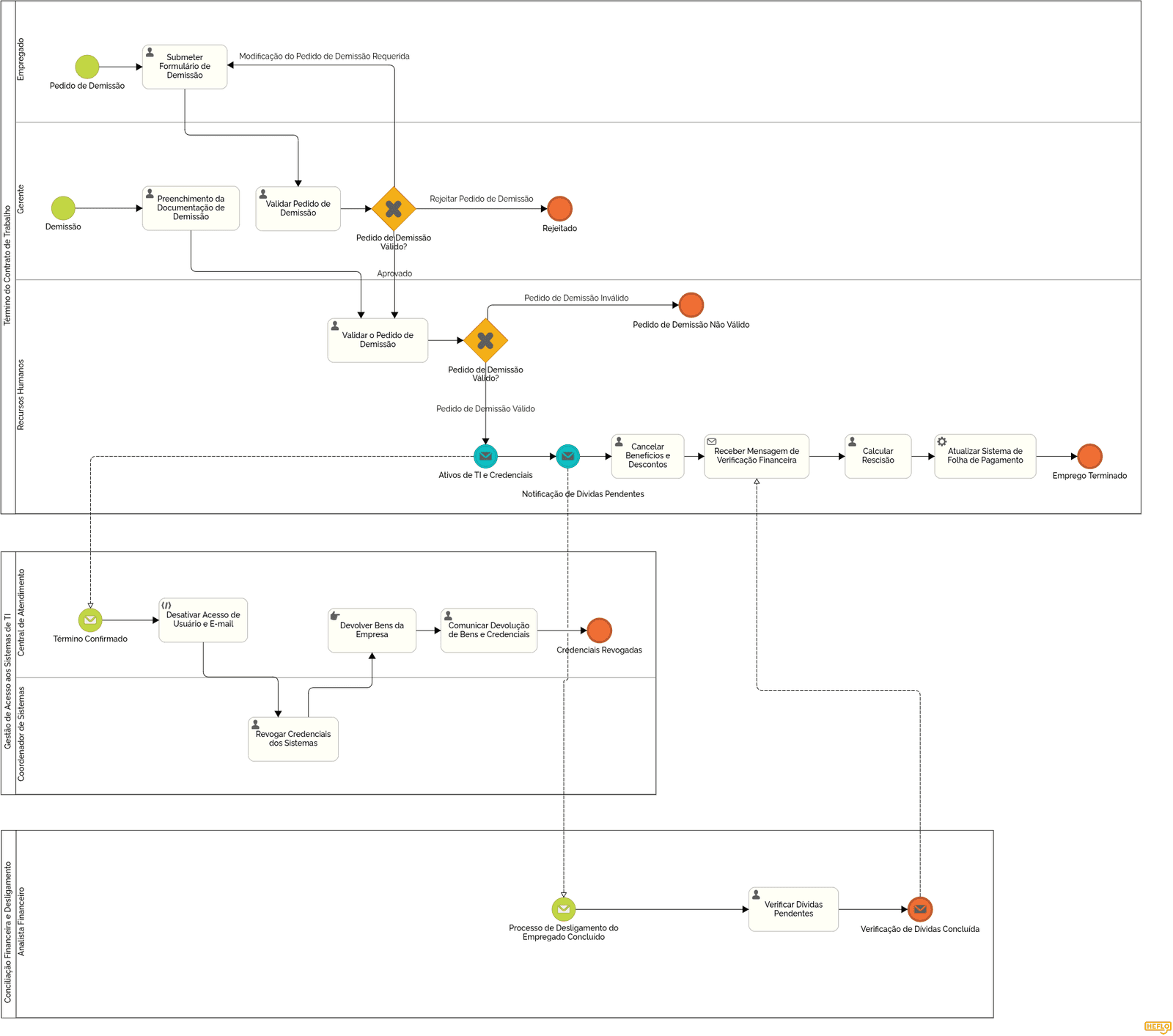

📋 Exemplo do Mundo Real: Processo de Rescisão de Emprego

Para ilustrar melhor como os elementos da notação BPMN se juntam na prática, considere o exemplo de um Processo de Rescisão de Emprego.

Exemplo do Mundo Real: Processo de Rescisão de Emprego

Este diagrama inclui múltiplos pools representando os participantes principais:

  • Empregado
  • Gerente do Empregado
  • Recursos Humanos
  • Suporte de TI
  • Departamento Financeiro

Aqui estão algumas características principais do diagrama BPMN:

  • Eventos de Início em múltiplos pools:
    O processo pode ser iniciado por uma demissão (Empregado) ou uma dispensa (Gerente), cada um com um Evento de Início. Estes representam gatilhos independentes para o fluxo.
  • Fluxos de Sequência dentro dos Pools:
    Cada participante realiza ações sequenciais—RH valida documentação, TI revoga acesso, e Finanças verifica dívidas pendentes—todas ligadas com fluxos de sequência padrão.
  • Fluxos de Mensagem entre Pools:
    A comunicação entre departamentos é modelada usando fluxos de mensagem—por exemplo, RH envia a TI a solicitação para desativar o acesso e Finanças recebe a confirmação de ativos para verificar quaisquer obrigações financeiras.
  • Gateways Exclusivos para direcionar o fluxo:
    Pontos de decisão como "A Demissão é Válida?" e "A Solicitação de Rescisão é Válida?" controlam a direção do processo usando gateways exclusivos.
  • Eventos Intermediários e Eventos de Mensagem:
    O diagrama inclui eventos de mensagem intermediários (por exemplo, 'Notificação de Dívidas Pendentes') e uma tarefa de recebimento para representar a espera por confirmações.
  • Variedade de Tipos de Tarefas:
    • Tarefas de Usuário (por exemplo, "Submeter Formulário de Demissão", "Validar Pedido de Demissão") para interação humana
    • Tarefas de Mensagem (por exemplo, "Receber Mensagem de Verificação Financeira") para mensagens entre pools
    • Tarefas de Script (por exemplo, "Desativar Acesso de Usuário e E-mail") para remoção de credenciais de rede
    • Tarefas de Serviço (por exemplo, "Atualizar Sistema de Folha de Pagamento") para ações automatizadas do sistema

Este exemplo do mundo real demonstra como os modelos BPMN não apenas o fluxo interno de cada departamento, mas também a comunicação essencial e as dependências entre eles.
O resultado é uma imagem completa e executável de um processo de offboarding estruturado.

Quer explorar o diagrama completo de Rescisão de Emprego?
👉 Abra diretamente no Editor BPMN gratuito da HEFLO

🎧🇬🇧 Quer ouvir a história completa por trás deste processo?
Ouça nosso episódio de podcast onde percorremos o design do fluxo de trabalho de Rescisão de Emprego—desde decisões chave até as melhores práticas de BPMN.

Mais Exemplos de Processos BPMN

Confira também nossa biblioteca de exemplos de diagramas BPMN, prontos para download, edição e personalização. Cada processo vem com documentação completa em PDF para facilitar o entendimento e adaptação às suas necessidades.


❓ FAQ sobre Notação BPMN

O que é o formato de arquivo BPMN?
O formato de arquivo BPMN (.bpmn) é um padrão baseado em XML usado para armazenar diagramas de processos de negócio criados com notação BPMN. Ele permite fácil troca entre diferentes ferramentas de modelagem. Veja como importar um arquivo BPMN no HEFLO.

O BPMN é uma linguagem de programação?
Não, o BPMN não é uma linguagem de programação. É uma linguagem de modelagem visual projetada para representar processos de negócio em um formato padronizado e compreensível.

O BPMN é um tipo de fluxograma?
Os diagramas BPMN se assemelham a fluxogramas, mas são mais estruturados e padronizados. Eles fornecem semântica mais rica para representar com precisão fluxos de trabalho, decisões e interações de negócios.

O Visio é o mesmo que BPMN?
Não, o Visio é uma ferramenta de diagramação, enquanto o BPMN é um padrão de modelagem de processos. No entanto, o Visio pode ser usado para criar diagramas compatíveis com BPMN se configurado com os modelos adequados.

Qual é a diferença entre BPM e BPMN?
BPM (Gerenciamento de Processos de Negócio) é a disciplina de analisar, melhorar e automatizar processos. BPMN (Modelo e Notação de Processo de Negócio) é um padrão para modelar visualmente esses processos. Leia nosso artigo sobre a definição de BPM.

📘 O que é BPM?
Leia nosso artigo completo para entender a definição e por que é importante nas organizações modernas.

Quem criou o BPMN?
O BPMN foi criado pela Business Process Management Initiative (BPMI), que mais tarde se fundiu com o Object Management Group (OMG), a organização que mantém o padrão atualmente.

Um processo BPMN pode ter dois eventos de início?
Sim, um processo BPMN pode ter múltiplos eventos de início, especialmente em fluxos de trabalho complexos onde diferentes gatilhos podem iniciar o processo de forma independente.

Qual é a diferença entre um evento e uma atividade no BPMN?
Um evento representa algo que acontece (como uma mensagem recebida ou um temporizador expirado), enquanto uma atividade representa o trabalho que deve ser realizado (como uma tarefa ou um subprocesso).

Um processo BPMN pode ter múltiplos eventos de término?
Sim, o BPMN permite múltiplos eventos de término dentro de um processo, cada um representando diferentes resultados ou pontos de conclusão possíveis.

Melhor prática: Sempre adicione um rótulo que descreva o estado resultante da instância do processo (por exemplo, “Pedido Cancelado”, “Solicitação Aprovada”, “Serviço Entregue”).
Isso melhora a legibilidade e facilita o acompanhamento e auditoria dos resultados do processo.

Quando você deve usar um evento intermediário no BPMN?
Use um evento intermediário para indicar algo que acontece entre o início e o fim de um processo, como receber uma mensagem, esperar por um temporizador ou lidar com um erro.

Os fluxos de sequência podem se cruzar em diagramas BPMN?
Embora o BPMN permita que os fluxos de sequência se cruzem, é uma boa prática evitar cruzamentos sempre que possível para manter o diagrama limpo, legível e fácil de entender.

O que é uma Tarefa de Recebimento no BPMN?
Uma Tarefa de Recebimento no BPMN representa uma atividade onde o processo aguarda uma mensagem de um participante externo antes de prosseguir.


📚 Livros Recomendados sobre BPMN

Se você está pronto para levar suas habilidades em BPMN adiante, esses livros oferecem aprendizado profundo e estruturado de especialistas líderes na área:

1. BPMN Method and Style por Bruce Silver

O livro de BPMN mais amplamente recomendado. Ensina não apenas a notação, mas como modelar de forma clara e correta—com regras de estilo e padrões do mundo real.

2. Real-Life BPMN por Jakob Freund & Bernd Rücker

Um guia prático e orientado por exemplos para usar BPMN de forma eficaz em organizações reais. Ótimo tanto para analistas de processos de negócio quanto para desenvolvedores.

3. BPMN 2.0 Handbook Second Edition por Thomas Allweyer (Editor)

Uma coleção de artigos por especialistas em BPMN. Cobre casos de uso avançados, automação de processos e estratégias de modelagem em profundidade.


📌 Conclusão: Dê o Próximo Passo

Dominar a Notação BPMN é mais do que aprender um conjunto de símbolos—é sobre criar clareza nas operações da sua organização.
Desde definir responsabilidades até alinhar equipes e possibilitar a automação, o BPMN fornece uma estrutura poderosa para a melhoria de processos.

Seja mapeando um fluxo de trabalho simples de integração ou projetando um sistema complexo de múltiplos departamentos, o BPMN ajuda a comunicar processos de forma visual e consistente em todo o seu negócio.

🚀 Comece a aplicar o que você aprendeu hoje:
👉 Modele seu primeiro processo no editor gratuito HEFLO BPMN
👉 Explore modelos prontos de BPMN para inspirar seu próximo projeto

🧠 Quer aprofundar suas habilidades em BPMN?

Se você achou este guia útil, não perca estes artigos essenciais que expandem as principais técnicas de modelagem:


Curtiu? Compartilhe com amigos!

Artigos relacionados
